آشنایی کامل با انواع تجهیزات ارتینگ ساختمان مسکونی
در معماری یک خانه، ارتینگ مثل silent guardian زیر پوست سازه میخزد؛ جریانی که اگر مهار نشود، تبدیل به برق سرگردان و خطرناک میشود، اما با حضور هوشمندانهی تجهیزات ارتینگ، این انرژی سرکش راهی آرام به خاک مییابد و safety یک فضای مسکونی را از حالت احتمالی به وضعیت assured تبدیل میکند، بهگونهای که لوازم برقی، بدن انسان و حتی data-based appliances در برابر surge و shock در حاشیه امن قرار میگیرند؛ از همینجا اهمیت شناخت انوا تجهیزات ارتینگ نمایان میشود، زیرا هر ساختمان بدون این سامانه، شبیه کشتیای است که در طوفان الکتریکی بدون لنگر شناور مانده باشد.
وقتی ساکنان دربارهی آشنایی با تجهیزات ارتینگ کنجکاو میشوند، درواقع درباره بقای پنهان خانه سؤال میکنند؛ ارتینگ نه یک آپشن لوکس بلکه زیرساختی حیاتی است که longevity سیستم برق، آسایش روانی و reliability مصرفکننده را همزمان تضمین میکند، چرا که در نبود آن، کوچکترین نشتی جریان میتواند به حادثهای غیرقابل پیشبینی بدل شود، اما با یک earthing network اصولی، انرژی اضافی مثل مسافری خسته، بیهیاهو به زمین بازمیگردد و ساختمان از یک فضای صرفاً قابل سکونت به محیطی مطمئن و technically resilient ارتقا مییابد.
تعریف ساده ارتینگ
ارتینگ یا زمینگرایی (Earthing) به ارتباط سیستم الکتریکی ساختمان با زمین از طریق یک مسیر هادی کممقاومت گفته میشود؛ در این فرایند، جریان اضافی یا نشتی برق بهصورت ایمن در زمین دفع میشود تا از عبور آن از بدن انسان یا بدنه تجهیزات جلوگیری شود. این اتصال بهنوعی «شیر ایمنی» در مدار برق است که هنگام بروز خطا، جریان خطرناک را مستقیماً به زمین هدایت میکند و بهاین ترتیب مانع از خطرات ناشی از جریانهای غیرمنتظره میشود.
داشتن سیستم ارتینگ در ساختمانهای مسکونی ضروری است، زیرا این سامانه تضمین میکند که جریان برق در شرایط خطا مانند نشتی، نوسان یا اتصال بدنه، بهجای عبور از بدن ساکنان یا قسمتهای فلزی تجهیزات، راهی امن به زمین پیدا کند.
خطرات نبود سیستم ارت
برقگرفتگی
در صورت عدم وجود ارتینگ، اگر عایقکاری سیمها آسیب ببیند یا بدنه فلزی دستگاهی برقدار شود، جریان الکتریکی ممکن است از طریق بدن فردی که آن را لمس میکند عبور کند و باعث برقگرفتگی خطرناک یا حتی مرگبار شود، چون هیچ مسیر امنی برای خروج جریان وجود ندارد.
سوختن تجهیزات برقی
وقتی سیستم ارت مناسب نباشد، جریانهای نشتی و نوسانات ولتاژ نمیتوانند به زمین هدایت شوند، در نتیجه افزایش ولتاژ ناگهانی میتواند باعث آسیب یا سوختن وسایل برقی و الکترونیکی داخل خانه شود. این وضعیت میتواند حتی به از کار افتادن قطعات حساس و کاهش طول عمر آنها منجر شود.
آتشسوزی
نبود مسیر ایمن برای جریانهای خطا ممکن است باعث گرم شدن بیش از حد سیمکشی یا اتصالهای الکتریکی شود و این گرما میتواند موجب جرقه و در نهایت آتشسوزی در ساختمان گردد؛ بهخصوص در مواقعی که جریانهای نشتی از طریق مسیرهای ناامن حرکت میکنند.

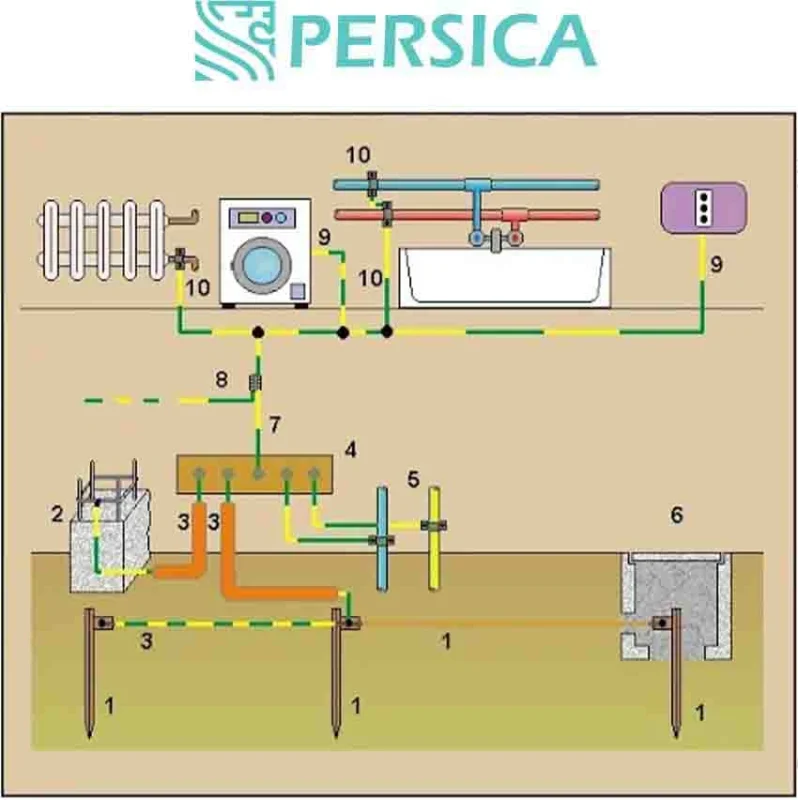

اجزای اصلی سیستم ارتینگ ساختمان
سیستم اتصال به زمین از چند قطعه ساده اما کاملاً حیاتی ساخته شده؛ هرکدام اگر درست انتخاب یا نصب نشوند، کل سازوکار ایمنی عملاً بیاثر میشود. در واقع این اجزا کنار هم یک مسیر کممقاومت میسازند تا جریانهای خطا، نشتی یا اضافهولتاژ بدون توقف به خاک منتقل شوند و از جان افراد و تجهیزات محافظت گردد.
الکترود زمین
الکترود زمین همان بخشی است که واقعاً با خاک تماس دارد؛ یعنی نقطهای که برق ناخواسته را تحویل زمین میدهد. این قطعه معمولاً به شکل میله مسی، صفحه مسی یا شبکه دفنی اجرا میشود و در عمق مشخصی از خاک قرار میگیرد تا مقاومت الکتریکی پایین بماند.
در عمل هرچه تماس الکترود با خاک بیشتر و رطوبت اطراف آن مناسبتر باشد، تخلیه جریان بهتر انجام میشود. هدف اصلی آن ایجاد مرجع صفر ولتاژ و دفع ایمن جریانهای خطاست.
سیم ارت
سیم ارت مسیر انتقال است؛ یعنی پلی بین تجهیزات و زمین. این هادی معمولاً از مس ساخته میشود و بدنه فلزی دستگاهها، پریزها و تابلو برق را به الکترود متصل میکند.
اگر دستگاهی دچار اتصال بدنه شود، جریان به جای عبور از بدن انسان، از این سیم عبور کرده و به زمین میرسد. در نتیجه کل فلسفه ایمنی سیستم به سلامت و پیوستگی همین هادی وابسته است.
شینه ارت
شینه ارت را میتوان مرکز تجمع مسیرهای حفاظتی دانست؛ یک ترمینال مشترک داخل تابلو برق که همه سیمهای ارت ابتدا به آن وصل میشوند و سپس به الکترود زمین میروند.
این قطعه باعث همپتانسیل شدن قسمتهای فلزی ساختمان میشود تا اختلاف ولتاژ خطرناک بین تجهیزات ایجاد نشود و عملکرد تجهیزات حفاظتی دقیقتر انجام گیرد.
اتصالات و کلمپها
کلمپها، بستها و اتصالات شاید کوچک به نظر برسند اما عملاً ضامن کارکرد سیستماند. این قطعات اتصال مکانیکی و الکتریکی بین سیمها، میله ارت و شینه را برقرار میکنند.
اگر این اتصالات شل یا دچار خوردگی شوند، مقاومت مسیر بالا میرود و جریان خطا بهخوبی تخلیه نمیشود؛ در نتیجه کل سیستم ارت عملاً بیاثر خواهد شد.
در یک نگاه ساده:
الکترود = محل تخلیه
سیم ارت = مسیر عبور
شینه = نقطه تجمیع
کلمپ = تضمین اتصال
انواع الکترودهای ارتینگ
انتخاب الکترود مناسب، قلب عملکرد یک سیستم اتصال زمین محسوب میشود؛ چون کیفیت تخلیه جریانهای خطا، صاعقه و نشتی مستقیماً به نوع تماس الکترود با خاک وابسته است. هرچه سطح تماس با زمین گستردهتر و پایدارتر باشد، مقاومت زمین کمتر و ایمنی بالاتر خواهد بود.
در این روش یک میله فلزی (معمولاً مسی یا فولاد گالوانیزه) بهصورت عمودی داخل خاک کوبیده میشود. گاهی برای رسیدن به مقاومت مطلوب، چند میله بهصورت موازی استفاده میگردد. این نوع ارت بیشتر در زمینهایی با عمق مناسب و فضای محدود کاربرد دارد و اجرای آن نسبتاً سریع و اقتصادی است.
ویژگیها:
- نصب آسان و کمهزینه
- مناسب ساختمانهای مسکونی کوچک
- عملکرد خوب در خاک با رطوبت متوسط

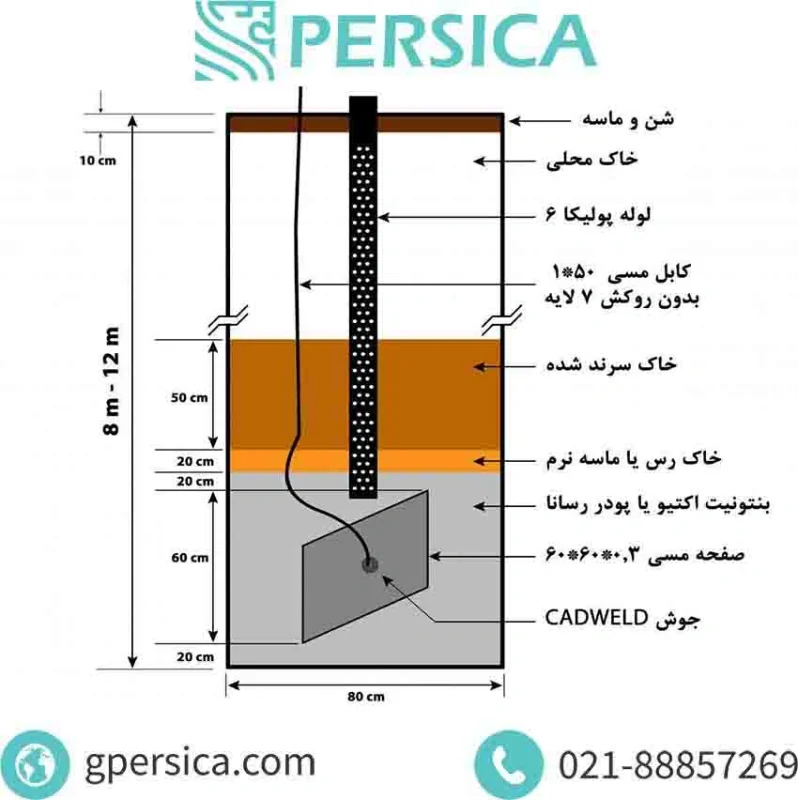

در این شیوه یک صفحه فلزی (اغلب مسی) در عمق چند متری زمین دفن میشود و اطراف آن با مواد کاهنده مقاومت مانند بنتونیت پر میگردد. این روش سطح تماس بیشتری با خاک ایجاد میکند و در نتیجه مقاومت زمین کاهش مییابد.
ویژگیها:
- پایداری بالا در طول زمان
- مناسب مناطق مرطوب
- متداولترین روش در ساختمانهای شهری
در ارت رینگ، یک هادی فلزی به شکل حلقه در اطراف ساختمان یا تجهیزات دفن میشود و تمام نقاط ارت به آن متصل میگردند. این ساختار باعث توزیع یکنواخت جریان خطا در زمین میشود و اختلاف پتانسیل خطرناک اطراف سازه را کاهش میدهد.
ویژگیها:
- ایمنی بسیار بالا
- مناسب ساختمانهای بزرگ و صنعتی
- کاهش ولتاژ گام و تماس
در این روش از میلگردهای داخل بتن فونداسیون بهعنوان الکترود زمین استفاده میشود. به دلیل سطح تماس بسیار وسیع بتن با خاک، مقاومت زمین بسیار پایین و پایدار خواهد بود و به همین علت یکی از بهترین و اقتصادیترین روشهای مدرن محسوب میشود.
ویژگیها:
- طول عمر بسیار زیاد
- کمهزینه در زمان ساخت ساختمان
- بهترین عملکرد الکتریکی در استانداردهای جدید
مواد کاهنده مقاومت زمین
مواد کاهنده مقاومت زمین موادی هستند که در اطراف الکترود ارت ریخته میشوند تا تماس الکتریکی میان خاک و سیستم زمین بهتر شود؛ به زبان ساده، این مواد باعث میشوند جریان خطا راحتتر وارد زمین گردد و مقدار اهمی مقاومت خاک کاهش پیدا کند، موضوعی که مستقیماً روی ایمنی و عملکرد تجهیزات تأثیر دارد.
بنتونیت
بنتونیت نوعی خاک رس معدنی با خاصیت جذب آب بسیار بالا است. این ماده وقتی مرطوب میشود متورم شده و اطراف الکترود ارت را کاملاً میپوشاند؛ همین ویژگی باعث ایجاد سطح تماس بزرگتر بین الکترود و خاک میشود و مقاومت زمین را به شکل محسوسی پایین میآورد.
ویژگیهای مهم بنتونیت:
- حفظ رطوبت طولانیمدت در خاک
- افزایش هدایت الکتریکی اطراف الکترود
- سازگار با محیطزیست
- مناسب برای بیشتر خاکها مخصوصاً خاکهای خشک و سنگی
در واقع بنتونیت رایجترین و اقتصادیترین ماده برای اجرای چاه ارت محسوب میشود.
ژل کاهنده مقاومت
ژل کاهنده مقاومت نسل جدیدتری از مواد ارتینگ است که معمولاً ترکیبی از بنتونیت و پلیمرهای جاذب رطوبت میباشد و بهصورت آماده مصرف ارائه میشود.
مزایا نسبت به بنتونیت:
- پایداری طولانیتر
- نیاز کمتر به آبریزی دورهای
- عملکرد یکنواخت در فصول خشک
- کاهش شدیدتر مقاومت زمین
این ژلها برای ساختمانها یا مراکزی که دسترسی به نگهداری دورهای ندارند بسیار مناسب هستند.
زغال و نمک (روش سنتی)
در روش قدیمی ارتینگ از ترکیب زغال چوب و نمک استفاده میشد. نمک باعث یونیزه شدن خاک و افزایش هدایت الکتریکی میشود و زغال به عنوان یک ماده کربنی رسانا عمل میکند.
معایب روش سنتی:
- شسته شدن نمک در اثر بارندگی
- افزایش خوردگی الکترود
- کاهش کارایی در طول زمان
- نیاز به شارژ مجدد دورهای
به همین دلیل امروزه این روش بیشتر در پروژههای کوچک یا موقت کاربرد دارد و در پروژههای استاندارد جای خود را به مواد مهندسی مانند بنتونیت و ژل داده است.
سیم و کابل مناسب برای ارتینگ
در سامانههای ارتینگ (زمینکردن)، انتخاب سیم و کابل مناسب از نظر سطح مقطع، جنس هادی و رنگبندی اهمیت بسزایی دارد. این انتخاب مستقیم بر ایمنی، پایداری در برابر جریانهای خطا و تطابق با مقررات تأثیر میگذارد.
انتخاب سطح مقطع هادی برای سیم یا کابل ارت باید به گونهای باشد که بتواند جریان بالقوهی خطا را بدون افزایش بیش از حد دما عبور دهد. استانداردهای بینالمللی مانند IEC 60228 فهرستی از سطح مقطعهای پذیرفته شده ارائه میدهند که از مقادیر کوچک مانند ۰٫۵ میلیمتر مربع تا مقادیر بسیار بزرگ (مثلاً بیش از ۲۵۰۰ میلیمتر مربع) را شامل میشود. استفاده از این سطوح مقطع استاندارد باعث میشود هدایت جریان ارت بهصورت ایمن و مؤثر انجام شود، ضمن اینکه با مقادیر سیستمهای الکتریکی موجود همخوانی پیدا کند.
سیم و کابل مناسب برای ارتینگ
در سامانههای ارتینگ (زمینکردن)، انتخاب سیم و کابل مناسب از نظر سطح مقطع، جنس هادی و رنگبندی اهمیت بسزایی دارد. این انتخاب مستقیم بر ایمنی، پایداری در برابر جریانهای خطا و تطابق با مقررات تأثیر میگذارد.
در سیستمهای الکتریکی، رنگ هادیها برای شناسایی عملکرد آنها بسیار مهم است، بهخصوص در ارتینگ که تشخیص صحیح سیم زمین از دیگر هادیها ضروری است:
- رنگهای سبز یا سبز با نوار زرد برای سیمهای ارتینگ تجهیزات مطابق با استانداردهای متعدد مانند کد ملی آمریکا (NEC) شناخته میشوند.
- در برخی سیستمها سیم ارت ممکن است بهصورت لخت (بدون عایق رنگی) نیز باشد، که در این صورت باید بهوضوح با علائم مشخص یا علامتگذاریهای رنگی در مکانهای قابل دسترس تعیین شود.
استانداردهای بینالمللی مانند IEC 60446 (که بعدها در IEC 60445 ادغام شد) به اصول کلی رنگبندی و نشانهگذاری هادیها اشاره میکنند، هرچند جزئیات رنگ برای سیم ارت در استانداردهای خاص بیشتر مشخص شده است.
سیستم همبندی (Equipotential Bonding)
در تأسیسات برق ساختمان، سیستم همبندی همپتانسیل برای کاهش اختلاف پتانسیل بین سطوح فلزی و جلوگیری از برقگرفتگی طراحی میشود. هدف از این همبندی این است که تمام اجزای فلزی قابل لمس و قسمتهایی که ممکن است در صورت خطا برقدار شوند، در یک سطح پتانسیل (ولتاژ) قرار گیرند تا خطر جریان از بدن انسان به زمین کاهش یابد.
✔️ همبندی اصلی
همبندی اصلی (Main Equipotential Bonding) عبارت است از اتصال اجزای فلزی خدمات ورودی ساختمان مانند لولههای فلزی آب، گاز و بدنههای فلزی تجهیزات الکتریکی به شینه ارت اصلی (Main Earthing Terminal). این اتصال باعث میشود در صورت بروز خطا در شبکه یا دستگاه، اختلاف پتانسیل بین این اجزا به حداقل برسد و خطر برقگرفتگی کاهش یابد.
📌 نکات مهم در همبندی اصلی:
- این همبندی باید در نقطه ورودی خدمات ساختمان انجام شود.
- هادیهای همبندی باید دارای سطح مقطع کافی باشند تا بتوانند بدون افزایش دما جریانهای ناخواسته را از طریق سیستم ارت هدایت کنند.
- اتصال به شینه ارت اصلی باعث میشود که تمامی بخشهای فلزی مرتبط با برق در یک سطح ولتاژ قرار گیرند و اختلاف پتانسیل خطرناک ایجاد نشود.
✔️ همبندی اضافی در حمام و آشپزخانه
همبندی اضافی (Supplementary Equipotential Bonding) بهمنظور ایجاد منطقه همپتانسیل محلی در فضاهایی با خطر بالای تماس انسان با آب یا سطوح فلزی انجام میشود، مانند حمام و بعضی موارد در آشپزخانه. هدف آن کاهش اختلاف پتانسیل تماس بین قسمتهای فلزی مختلف در یک محل خاص است تا در صورت وقوع خطا، احتمال جریان شوک الکتریکی به حداقل برسد.
📌 نمونههای متداول همبندی اضافی در حمام و آشپزخانه:
- اتصال همزمان قطعات فلزی قابل لمس مانند لولهها، بدنه وسایل برقی، ریل حوله و تجهیزات فلزی دیگر به یکدیگر.
- این همبندی معمولاً با هادیهایی با رنگ سبز و زرد انجام میشود و به هادی اصلی بازگشت داده نمیشود، بلکه فقط قطعات در همان محل به یکدیگر متصل میشوند تا اختلاف پتانسیل بین آنها از بین برود.
⚠️ توجه: در برخی مقررات جدید، اگر تمام مدارها در حمام و آشپزخانه دارای حفاظت RCD (قطع کننده جریان نشتی) باشند و همبندی اصلی بهصورت صحیح انجام شده باشد، انجام همبندی اضافی دیگر الزامی نیست؛ اما این شرط باید با دقت بررسی شود و حداقلهای ایمنی رعایت گردد.
استانداردهای مهم در اجرای ارتینگ
در اجرای یک سیستم ارتینگ (Grounding) استاندارد، رعایت معیارهای فنی و ایمنی ضروری است تا سیستم بتواند جریان خطا را بهطور مؤثر به زمین هدایت کند و از خطر برقگرفتگی، آسیب تجهیزات و وقوع آتشسوزی جلوگیری نماید.
📌 مقاومت مجاز چاه ارت
یکی از مهمترین معیارهای استاندارد در ارتینگ، مقاومت چاه ارت است. این مقاومت باید آنقدر پایین باشد که مسیر خوبی برای عبور جریان خطا به زمین فراهم کند:
- برای اغلب ساختمانهای مسکونی و تجاری، مقدار مقاومت ارت کمتر از ۵ اهم بهعنوان یک مقدار قابل قبول و ایمن در نظر گرفته میشود.
- در پروژههای صنعتی یا نصبهای حساس مانند نیروگاهها، پستهای برق یا مراکز داده، اغلب مقاومت ارت کمتر از ۱ اهم توصیه میشود تا سطح ایمنی و حفاظت تجهیزات در برابر اضافه ولتاژهای شدید تضمین شود.
- استانداردهای بینالمللی مانند IEC 60364 یا IEEE 81/ICC نیز مقادیر مشابهی را توصیه میکنند که معمولاً در محدوده کمتر از ۵ تا ۱۰ اهم برای سیستمهای عمومی مطرح میگردد.
📌 معمولاً در نقشهبرداری استاندارد چاه ارت، اگر مقاومت اندازهگیریشده بیش از مقادیر مجاز باشد، باید الکترودهای اضافی یا روشهای بهبود خاک مثل افزودن مواد رسانا به کار گرفته شوند تا مقدار مقاومت پایین آورده شود.
🔧 تست ارت با دستگاه ارت تستر
برای بررسی اینکه سیستم ارت بهدرستی اجرا شده و مقاومت آن در محدوده استاندارد قرار دارد، از دستگاه ارت تستر (Earth Resistance Tester) استفاده میشود. این تستها بخشی از استانداردهای سیستم ارتینگ هستند و باید در نصب اولیه و بهطور دورهای در بازههای مشخص انجام شوند تا از عملکرد پیوسته سیستم اطمینان حاصل گردد.
📌 روش کار ارت تستر:
- دستگاه معمولاً از چند الکترود تست برای Inject کردن جریان و اندازهگیری تفاوت پتانسیل بین الکترود و زمین استفاده میکند و سپس مقاومت را با استفاده از قانون اهم محاسبه میکند.
- روشهای متداول اندازهگیری مقاومت شامل روش سه نقطهای (سهپایه) و روش چهار نقطهای هستند که بسته به نوع زمین و ابزار انتخاب میشوند.
- نتیجه تست باید با استانداردهای مورد نیاز تطابق داشته باشد؛ بهعنوان مثال در بیشتر نصبهای استاندارد مقاومت باید در مقدار مجاز تعیینشده باقی بماند تا عملکرد صحیح سیستم تضمین گردد.
📌 مناسبت تست:
- پس از نصب چاه ارت
- پس از تغییر شرایط زمین یا ساختوساز در اطراف
- در بازههای دورهای (مثلاً سالیانه) برای تضمین پایداری مقاومت در طول زمان
اشتباهات رایج در اجرای ارت ساختمان
در اجرای سیستم ارتینگ ساختمان، برخی خطاهای متداول میتوانند تأثیر زیادی بر ایمنی، عملکرد و کارایی سیستم زمین داشته باشند. رعایت نکردن اصول استاندارد موجب میشود سیستم ارت نتواند جریانهای خطا را بهدرستی دفع کند یا بهمرور زمان کارایی خود را از دست بدهد.
🔌 اتصال ارت به لوله آب
یکی از اشتباهات رایج این است که برخی افراد فکر میکنند میتوانند سیم ارت را به لوله آب فلزی ساختمان وصل کنند تا مسیر زمین تأمین شود. اگرچه در برخی مقررات قدیمی ممکن بود بهطور محدود از این روش بهعنوان ارت باندینگ (اتصال کمکی) استفاده شود، اما:
- این اتصال نباید بهعنوان نقطه اصلی ارت در نظر گرفته شود، چون ممکن است در لولههای جدید بهدلیل استفاده از لولههای پلاستیکی (مثل PEX یا PVC) اتصال فلزی قطع شود و کارایی سیستم ارت از بین برود.
- اگر بخواهیم از لوله آب برای همبندی استفاده کنیم، باید از اتصالات مخصوص و استاندارد برای این منظور استفاده شود و صرفاً پیچاندن سیم به لوله یا استفاده از بست غیرمجاز موجب ایجاد مسیر زمین مناسب نمیشود.
این اشتباه باعث میشود که سیستم ارت اتصال معتبری به زمین نداشته باشد و در نتیجه در مواقع خطا سیستم ایمنی نتواند وظیفه خود را انجام دهد.
📏 استفاده از سیم نازک
یکی دیگر از خطاهای رایج در ارتینگ ساختمان، بهکارگیری سیم یا هادی ارت با سطح مقطع نامناسب و خیلی نازک است.
- هادی ارت باید دارای سطح مقطع کافی باشد تا بتواند جریانهای خطا را بدون افزایش بیش از حد دما هدایت کند.
- استفاده از سیمهای نازک یا غیر استاندارد میتواند باعث گرم شدن، سوختن، یا قطع ناگهانی مسیر ارت در صورت خطا شود.
- انتخاب سایز هادی ارت باید بر اساس استانداردها و جریان بالقوه سیستم باشد؛ کوچک گرفتن آن به دلیل صرفهجویی در هزینه یا اشتباه در طراحی خطرناک است.
این نوع اشتباه معمولاً در نصبهای غیرحرفهای رخ میدهد و میتواند عملکرد کل سیستم ارت را مختل کند.
🔍 عدم تست دورهای
یکی از مشکلات بسیار شایع در سیستمهای ارت این است که پس از نصب اولیه، هیچ تست دورهای انجام نمیشود. تست منظم باعث میشود تا تغییرات شرایط زمین، خوردگی اتصالات، یا افزایش مقاومت سیستم ارت بهموقع شناسایی شود.
- عدم تست میتواند باعث شود که سیستم ارت بهمرور زمان کارایی خود را از دست بدهد بدون آنکه کسی متوجه شود.
- بسیاری از استانداردها تأکید دارند که سیستم ارت باید پس از نصب و همچنین بهصورت دورهای با دستگاه ارت تستر سنجیده شود تا عملکرد آن در محدوده استاندارد باقی بماند.
تستهای دورهای شامل اندازهگیری مقاومت چاه ارت و بررسی اتصالات فیزیکی و الکتریکی میباشد و از مشکلات آتی جلوگیری میکند.
هزینه اجرای سیستم ارتینگ ساختمان مسکونی
اجرای سیستم ارتینگ (زمینکردن) در ساختمان مسکونی یکی از بخشهای مهم تاسیسات برقی است که ایمنی ساکنان و تجهیزات را تضمین میکند. هزینه این کار میتواند بسته به نوع مواد، کیفیت اجرا، شرایط خاک و نیروی متخصص متفاوت باشد.
🔍 عوامل مؤثر بر قیمت
در تخمین هزینه ارتینگ برای یک ساختمان مسکونی، چند عامل کلیدی نقش دارند:
-
شرایط خاک و محل اجرا
خاک سفت، سنگی یا خشک ممکن است نیاز به مواد کاهنده مقاوت یا تجهیزات خاص داشته باشد که هزینه را افزایش میدهد. -
تعداد و نوع الکترودها
استفاده از میلههای مسی، صفحات مسی یا چاههای بیشتر، با توجه به نیاز سیستمی، بر قیمت نهایی اثر دارد. -
مواد و کیفیت هادیها
سیمها و کابلهای مسی مرغوب در مقایسه با کابلهای ضعیفتر قیمت بالاتری دارند، اما عملکرد و دوام بهتری هم ارائه میدهند. -
نیروی اجرایی و تخصص
بهکارگیری تکنسین متخصص و مجرب و همچنین هزینه نیروی کار بسته به منطقه جغرافیایی متفاوت است.
💰 هزینه تقریبی اجرا
در ایران برای یک ساختمان مسکونی معمولی (بدون موارد خاص پیچیده)، هزینه اجرای چاه ارت و سیستم زمینکردن معمولاً در حدود ۳ تا ۵ میلیون تومان تخمین زده میشود. این هزینه اغلب شامل حفاری، نصب الکترود، کابلکشی به تابلو برق و مصالح اساسی است.
- 📌 توجه: این مقدار یک برآورد تقریبی است و ممکن است در مناطق مختلف ایران متفاوت باشد. در پروژههای با نیاز به تعداد الکترود بیشتر، خاک دشوار برای حفاری، یا تجهیزات با کیفیت بالاتر، مبلغ نهایی میتواند بیشتر شود.
- 📌 در برخی کشورها مثل آمریکا، هزینه نصب سیستم زمین ساختمان شامل نیروی کار و مصالح بین ۳۰۰ دلار تا چند هزار دلار بسته به پیچیدگی و اندازه پروژه است.
اتصالات، همبندی و تستها
هزینه تهیه بستها، اتصالات استاندارد و تست نهایی مقاومت چاه ارت نیز باید در برآورد قیمت لحاظ شود.
نگهداری و بازرسی دورهای سیستم ارت
برای اینکه سیستم ارت ساختمان همواره عملکرد ایمن و مؤثر داشته باشد، باید بهصورت منظم و دورهای نگهداری و تست شود. این بازرسیها بهپیشگیری از خرابیها، درک بهتر وضعیت سیستم و حفظ ایمنی برقکشی ساختمان کمک میکنند.
⏱️ زمانبندی تست
- بازرسی بصری دورهای:
حداقل یکبار در سال باید سیستم ارت از نظر وضعیت فیزیکی، اتصالات، خوردگی یا شلشدگی اتصالات و شرایط الکترود ارت بررسی شود. این بررسی بصری میتواند نشانههای اولیه خرابی را نشان دهد. - آزمون مقاومت ارت:
سیستم ارت باید مقاومت زمین خود را با دستگاه ارت تستر (یا روشهای استاندارد مانند روش افت پتانسیل) حداقل سالانه تست کرد تا مطمئن شویم مقاومت در محدوده ایمن باقی مانده است و با گذشت زمان بهدلیل تغییرات خاک یا خوردگی اتصال دچار افزایش غیرمجاز نشده است. - پس از تعمیر و حادثه:
هر زمان که سیستم یا اتصالات آن دستکاری، تعمیر یا دچار حادثه شد، قبل از بازگرداندن به سرویس باید تست مجدد انجام گیرد تا عملکرد صحیح تأیید شود.
📌 این زمانبندیها به استانداردهای ایمنی برق و بهترین روشهای نگهداری تطابق دارد و کمک میکند تا سیستم ارت همیشه در وضعیت مطلوب قرار داشته باشد.
⚠️ علائم خرابی سیستم ارت
بازرسی دورهای میتواند نشانههای خرابی سیستم را پیش از وقوع حادثه آشکار کند. برخی علائم هشداردهنده عبارتاند از:
- اتصالات شل یا خوردگی: مشاهده زنگزدگی یا خوردگی در اتصالات، الکترودها یا بستها که باعث افزایش مقاومت و کاهش کارایی سیستم میشود.
- افزایش مقاومت اندازهگیری شده: اگر تستهای دورهای نشان دهد مقاومت ارت نسبت به دفعات قبل بهطور قابل توجهی بالا رفته است، این میتواند نشانهای از خرابی یا تغییر در خاک یا اتصال باشد.
- نوسان ولتاژ یا عملکرد غیرطبیعی تجهیزات: اختلال در عملکرد تجهیزات الکتریکی، روشن و خاموش شدن ناگهانی محافظها، یا وقوع شوکهای کوچک هنگام لمس بدنه تجهیزات میتواند نشانهای از ارت نامناسب باشد.
- آبگرفتگی یا خاک نامناسب در اطراف الکترود: تجمع آب بیش از حد یا تغییر در خاک اطراف چاه ارت میتواند باعث خوردگی یا افزایش مقاومت شود و نیاز به رسیدگی دارد.
📌 توجه به این علائم و انجام بازرسیهای دورهای نهتنها از خرابی زودرس جلوگیری میکند، بلکه احتمال وقوع مشکلات جدی مانند تجهیزات آسیبدیده یا خطر برقگرفتگی را هم کاهش میدهد.
سوالات متداول در زمینه انواع تجهیزات ارتینگ ساختمان مسکونی
سیستم ارتینگ دقیقاً چیست و چرا در ساختمان مسکونی لازم است؟
سیستم ارتینگ یا زمینکردن، روشی است که بدنه تجهیزات و هادیهای حفاظتی را به زمین متصل میکند تا جریانهای نشتی یا خطا بهصورت ایمن به زمین هدایت شوند و از خطر برقگرفتگی و آسیب تجهیزات جلوگیری کند.
چه تجهیزاتی برای اجرای ارتینگ در ساختمان مسکونی مورد نیاز است؟
تجهیزات اصلی شامل میله یا صفحه ارت، سیم مسی یا هادی مناسب، کلمپها و اتصالات استاندارد، مواد بهبوددهنده خاک و سایر قطعات مرتبط هستند که باید مطابق استاندارد انتخاب شوند.
میتوان از کابلهای معمولی بهجای کابلهای مخصوص ارت استفاده کرد؟
خیر؛ سیم یا کابل ارت باید دارای سطح مقطع مناسب و رسانایی مطلوب مانند سیم مسی با کیفیت باشد تا بتواند جریان خطا را بهصورت ایمن هدایت کند. استفاده از سیمهای نامناسب میتواند عملکرد سیستم را مختل کند
آیا میتوان سیستم ارت را خودم اجرا کنم یا نیاز به تکنسین متخصص است؟
برای اجرای صحیح و ایمن، بهتر است از تکنسین برقکار متخصص کمک گرفته شود، بهخصوص برای حفر چاه ارت، نصب تجهیزات و انجام تست مقاومت زمین که نیاز به ابزار و تجربه دارد.
میله ارت باید از چه جنسی باشد؟
بهتر است از میلههای دارای روکش مس یا تمام مس با مقاومت در برابر خوردگی استفاده شود تا پایداری و عمر طولانیتری داشته باشند.
