سینی کابل فشار متوسط

سینی کابل فشار متوسط
در صورت استفاده از سینی کابل، ابعاد سینی های کابل باید از نظر مکانیکی با توجه به وزن کابل ها و همچنین در صورت لزوم با در نظر گرفتن شرایط نصب، تعمیرات و رسیدگی انتخاب شود، ولی به طور کلی سینی های کابل باید با ورق آهن گالوانیزه که مشبک شده باشد و به ضخامت حداقل ۱/۵ میلی متر ساخته شده و در صورت آویز بودن توسط میله های فولادی به قطر حداقل ۶ میلی متر در فاصله های حداکثر یک متر نگاه داشته شود. هنگام نصب کابل ها بر روی سینی کابل، کابل ها باید در نزدیکی هر محل تغییر جهت، سه راه یا چهارراه یا انتهای هر مسیر افقی یا قائم و همچنین به فاصله ۱۰ متر در مسیرهای افقی و ۱/۵ متر در مسیرهای قائم به سینی ها محکم شود. سینی های کابل و نیز اسکلت و بازوهای نصب کابل باید از لحاظ الکتریکی کاملاً به یکدیگر متصل بوده و با یک رشته سیم مسی لخت، با حداقل سطح مقطع ۷۵ میلی متر مربع لااقل از سه نقطه به سیستم اتصال زمین
متصل شود.
کلیه کانال های پیش ساخته آدم رو باید دارای سیستم روشنایی مناسب و پریزهای برق در فواصل ۶ متر از یکدیگر باشد. همچنین در این نوع کانال ها به منظور تماس با خارج کانال، در صورت امکان و چنانچه ضروری باشد، پریزهای تلفن باید در فواصل ۲۰ متر از یکدیگر نصب شود.
سر کابل های فشار متوسط
سر کابل های فشار متوسط را میتوان به شرح زیر طبقه بندی کرد
سر کابل های حرارتی (heat-shrink-termination)
سرکابل های سرد (Cold-Shrink-Termination)
سرکابل های فشاری (slip on)
سرکابلهای plug-in
سرکابلهای connex
(به صورت کلی ولتاژ بین ۱ تا ۳۶ کیلوولت فشار متوسط تعریف میشود)

جهت مشاوره و خرید با ما تماس بگیرید.

سینی کابل | مش کابل | نردبان کابل

سینی کابل (Cable Tray) چیست؟

سینی کابل در واقع زیرساخت لازم برای کابل کشی ساختار یافته، نگهداری، حفاظت و هدایت کابل ها را فراهم می کند. سینی کابل یک مسیر قابل دسترسی برای عبور انواع مختلف کابل های برق، شبکه و دیتا می باشد که در اکثر پروژه های ساختمانی،  صنعتی، نفت و گاز و تجاری مورد استفاده قرار می گیرد.

استفاده از سینی کابل به شما اجازه می دهد که هر زمان بتوانید تغییرات مد نظر خود را در کابل کشی به راحتی اجرا کنید همچنین زیبایی در کابل کشی از طریق سینی کابل نسبت به سایر راه کارها باعث شده است که سینی کابل انتخاب اول اکثر طراحان برق برای کابل کشی ساختار یافته باشد.

سینی کابل چه مزایایی دارد؟

  • سینی کابل های فلزی امکان تحمل وزن تعداد کابل های زیادی را دارند.
  • قیمت مناسب تری نسبت به سایر راهکارهای کابل کشی ساختار یافته دارد.
  •  سینی کابل های استن لس استیل مقاوم در برابر رطوبت و بخارهای اسیدی هستند.
  • سینی کابل های فلزی دارای استحکام  و عمر بیشتری نسبت به سایر راهکارها هستند.
  • سینی کابل دارای قطعات متنوعی است که امکان کابل کشی در اشکال مختلف را به شما می دهد.



سینی کابل از چه موادی ساخته می شود؟

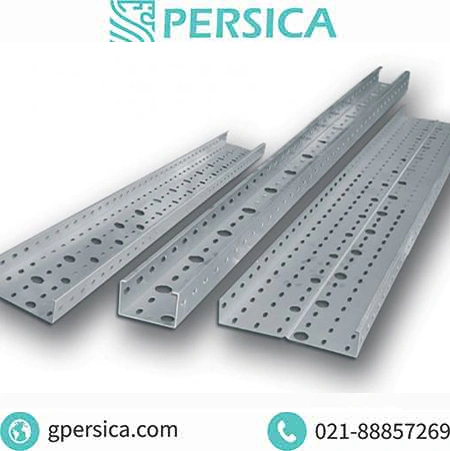

  •  سینی کابل گالوانیزه (Galvanized Cable Tray)
  •  سینی کابل پلاستیکی (GRP Cable Tray or PVC)
  •  سینی کابل آلومینیومی (Aluminum Cable Tray )
  •  سینی کابل فایبر گلس (Fiber Glass Cable Tray)
  •  سینی کابل استنلس استیل (Stainless Steel Cable tray)



جهت مشاوره در مورد سینی کابل پرسیکا  09015040338
در ارتباط باشید.

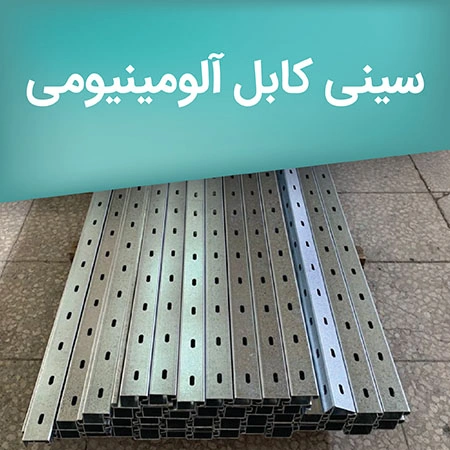

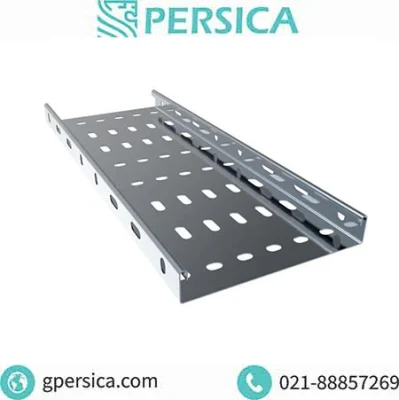

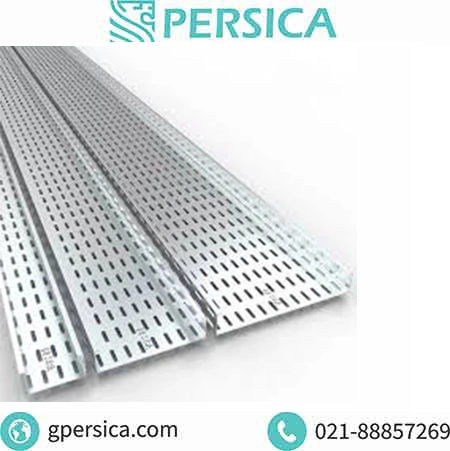

سینی کابل آلومینیومی برای چه پروژه های مناسب می باشد؟

سینی کابل آلومینیومی مخصوص صنایعی است که خوردگی بالا برای فلزات دارند به همین علت در بیشتر کشتی ها، پروژه های  فرا ساحلی و مناطق با رطوبت بالا از سینی کابل آلومینیومی استفاده می شود. سینی کابل های آلومینیومی وزن کم و استحکام بالا داشته و  همچنین تبادل حرارتی بالاتری را به نسبت سینی کابل های فلزی دارند.

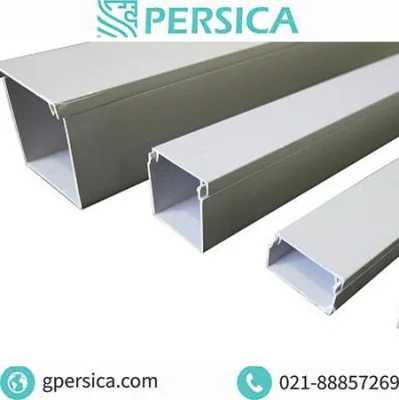

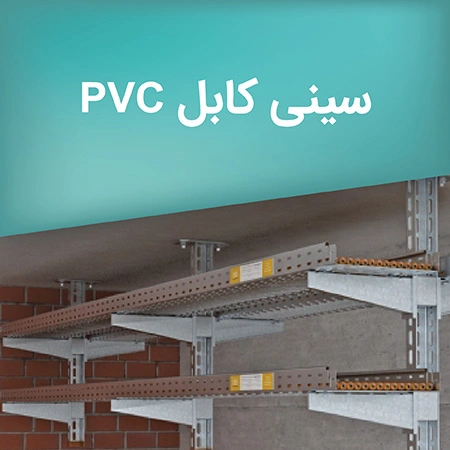

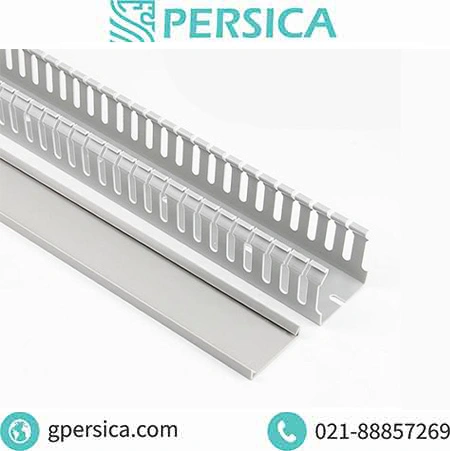

سینی کابل پلاستیکی برای چه پروژه های مناسب می باشد؟

سینی کابل های پلاستیکی بیشتر در پروژه هایی استفاده می شود که امکان استفاده از سینی کابل های فولادی وجود نداشته باشد. خورندگی گازهای محیط یا رطوبت بالای محیط باعث زنگ زدگی سینی های گالوانیزه یا فولادی می شود همچنین در شرایط محیطی که دما از حد خاصی پایین تر می رود نیز استفاده از سینی کابل های پلاستیکی مناسب تر از سینی کابل های فولادی می باشد.

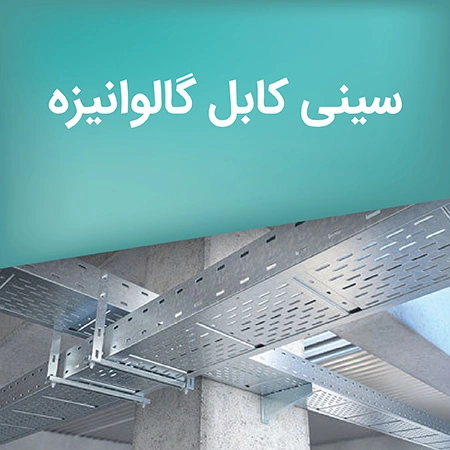

سینی کابل گالوانیزه برای چه پروژه های مناسب می باشد؟

سینی کابل های فولادی با انواع مختلف آبکاری یا پوشش های متنوع پر کاربردترین نوع سینی کابل در پروژه های ساختمانی ایران می باشند. در اکثر شهرهای ایران شرایط آب و هوایی امکان استفاده از این نوع سینی کابل ها را به طراحان و مجریان برق می دهد. سینی کابل های فولادی انواع مختلفی دارند که عبارتند از:

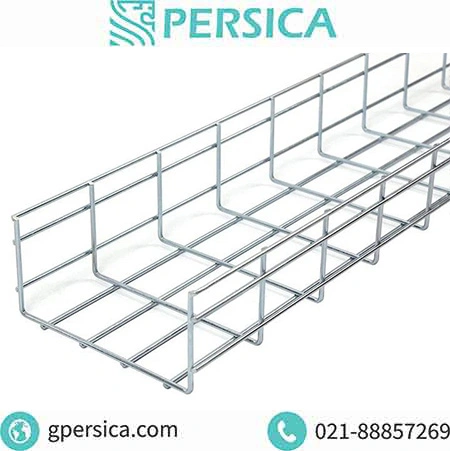

  1. سینی کابل گالوانیزه سرد (Strip Galvanized)
  • میزان پوشش روی حدود 20 میکرون

  • محل استفاده فضای داخل ساختمان ها
  • استاندارد ساخت سینی کابل گالوانیزه سرد  DIN EN10346

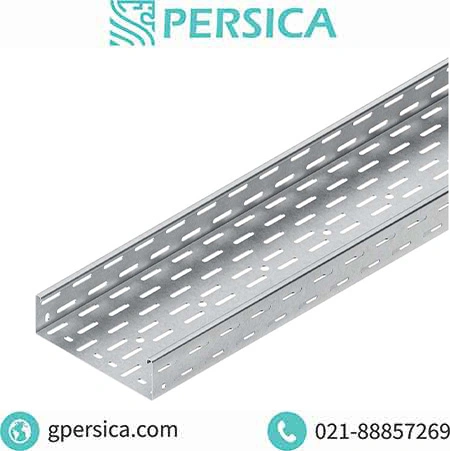

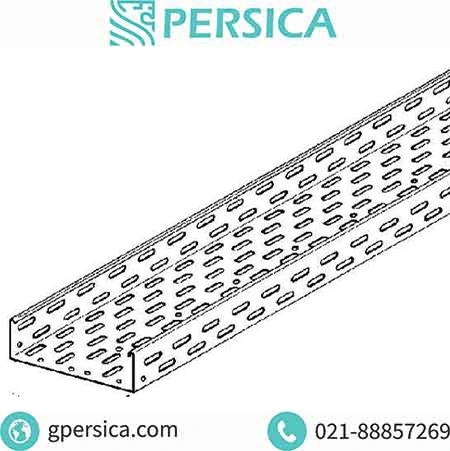

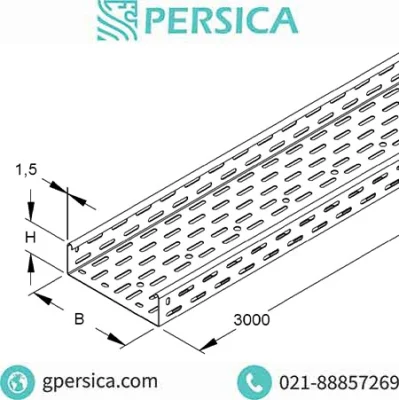

2. سینی کابل گالوانیزه گرم (Hot Dip Galvanized)

  • میزان پوشش روی حدود 20 میکرون

  • محل استفاده فضای داخلی و خارجی ساختمان ها
  • استاندارد ساخت سینی کابل گالوانیزه سرد  DIN EN10346



3. سینی کابل گالوانیزه دوبل (Double Dip Galvanized)

  • میزان پوشش روی حدود 23 میکرون

  • محل استفاده پروژه فراساحلی و  ساحلی، کشتی سازی صنایع

  • استاندارد ساخت سینی کابل گالوانیزه سرد  DIN EN10346

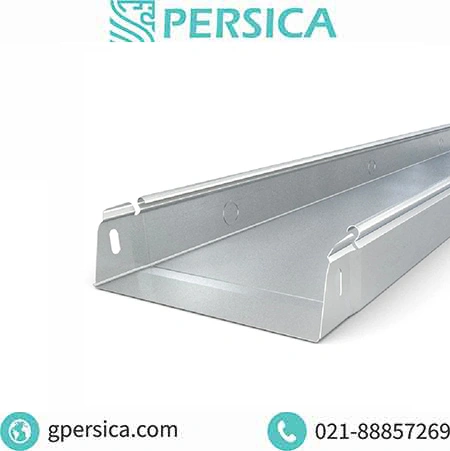

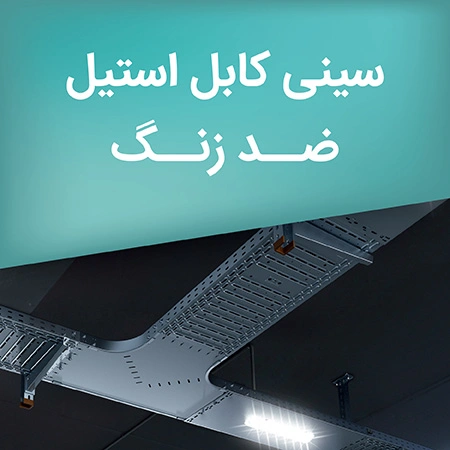

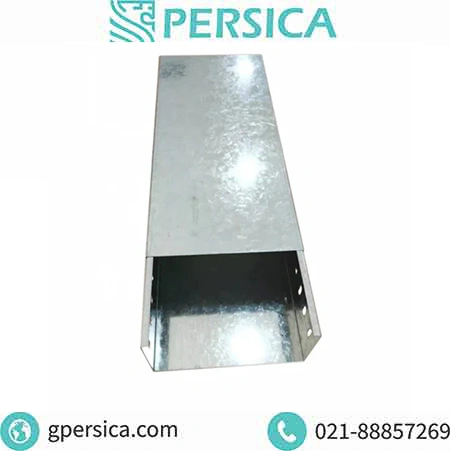

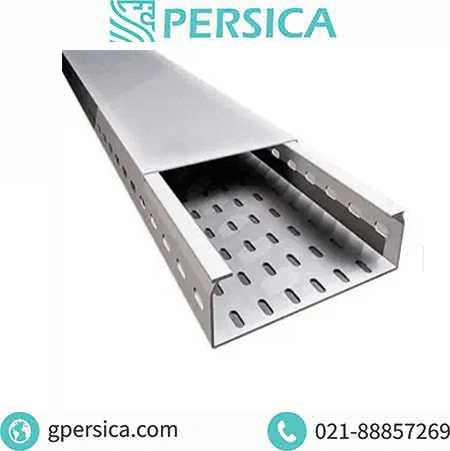

4. سینی کابل استنلس استیل برای چه پروژه های مناسب می باشد؟

سینی کابل استنلس استیل بیشتر مناسب صنایع غذایی و دارویی می باشد. معمولا سینی کابل های استیل تا ضخامت 2 میلیمتر ساخته می شوند.

سینی کابل استنلس استیل چه مزایایی دارد؟

  • استحکام بالا
  • زیبایی و ظاهر منحصر بفرد
  • مقاومت بالا در برابر حرارت
  • مقاومت بالا در برابر خوردگی
  • مقاومت بالا در برابر زنگ زدگی

سینی کابل با کیفیت با چه دستگاه هایی ساخته می شود؟

 برای ساخت یک سینی کابل با کیفیت به دستگاه های اتوماتیک برش،  CNC و خم کاری نیاز است. این دستگاه ها براساس کشورهای تولید کننده دقت مختلفی دارند که این دقت خمکاری یا برش در نهایت باعث افزایش کیفیت ساخت سینی کابل ها می شود.

دستگاه های استفاده شده در خط تولید این شرکت از برندهای معتبرآلمانی و ترک  با دقت بسیار بالا می باشد.



دستگاه برش CNC جهت پانچ سینی کابل شرکت آلمانی TRUMPF  مدل Trumatic 200

دستگاه خم DURMA
