📌 خلاصه عملکرد

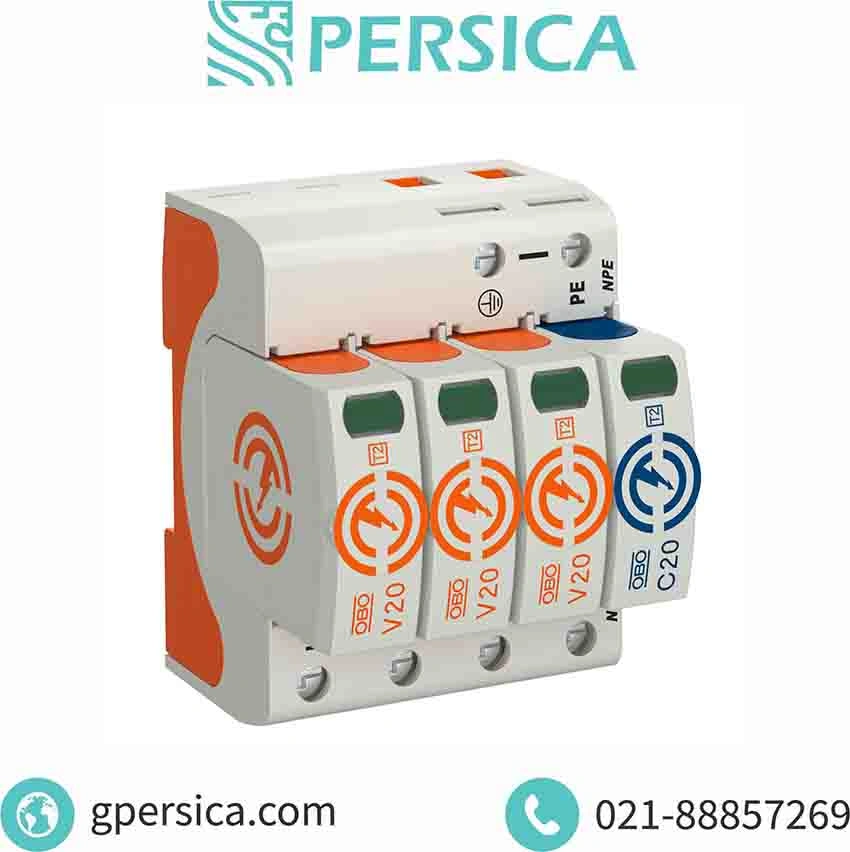

این سرج ارستر V20-3+NPE-280 V یک راهکار استاندارد و قابل اعتماد SPD Type 2 برای حفاظت از شبکه‌های سه‌فاز با نول/ارت در برابر ولتاژهای گذرا و نوسانات است. طراحی ماژولار، نصب آسان روی ریل DIN، و نمایش وضعیت بصری از ویژگی‌های کلیدی آن هستند.

✅ مزایا

1. ✔️ حفاظت مؤثر در برابر ولتاژهای گذرا
   این سرج ارستر از نوع Type 2 طراحی شده و می‌تواند افزایش ناگهانی ولتاژ را به‌سرعت خنثی کند، که از آسیب زدن به تجهیزات برقی جلوگیری می‌کند.
2. ✔️ مناسب برای سیستم‌های سه‌فاز + نول/ارت
   با پشتیبانی از پیکربندی ۳+N/PE، به‌خوبی در شبکه‌های سه‌فاز ساختمان‌ها قابل استفاده بوده و با ساختارهای مختلف شبکه (TN-S، TN-C-S، TT) سازگار است.
3. ✔️ ظرفیت تخلیه بالا
   هر فاز این ارستر می‌تواند تا 40 kA جریان تخلیه (8/20 µs) را تحمل کند و مجموع خروجی تا 60 kA است، که برای سیستم‌های توزیع برق قدرت حفاظت قابل قبولی دارد.
4. ✔️ نصب استاندارد DIN
   طراحی روی ریل DIN 35 mm باعث می‌شود نصب آن سریع، ایمن و استاندارد در تابلوهای برق باشد.
5. ✔️ نمایش وضعیت بصری
   دارای نمایشگر وضعیت بصری (Visual status indicator) است که بدون نیاز به ابزار می‌توان سلامت دستگاه را مشاهده کرد.
6. ✔️ مقاومت بالا و مواد با کیفیت
   بدنه ساخته‌شده از پلاستیک استاندارد UL 94 V-0 باعث مقاومت خوب در برابر حرارت و شعله می‌شود.

❌ معایب

1. ⚠️ عدم پشتیبانی از اعلام از راه دور
   این نسخه از ارستر امکان Remote Signalling ندارد، یعنی نمی‌تواند وضعیت عملکرد را به تابلوهای مانیتورینگ ارسال کند؛ اگر نیاز به این قابلیت دارید باید نسخه “FS” را انتخاب کنید.
2. ⚠️ درجه حفاظتی IP20
   درجه حفاظت IP20 یعنی این دستگاه برای نصب داخل تابلوهای برق محافظت‌شده طراحی شده و برای نصب در فضای باز یا محیط‌های مرطوب باید محافظ یا محفظه مناسب در نظر بگیرید.
3. ⚠️ نیاز به زمین (ارت) مناسب
   برای اینکه سرج ارستر به‌درستی کار کند، اتصال مناسب به زمین (PE) ضروری است؛ اگر زمین استاندارد نباشد، حفاظت کامل برقرار نمی‌شود.

🛒 راهنمای خرید سرج ارستر سه فاز V20-3+NPE-280 V کد 5095253

برای انتخاب و خرید مناسب این نوع سرج ارستر، به نکات زیر توجه کنید:

🔹 1. بررسی نیاز شبکه

• اگر شبکه‌ی شما سه‌فاز + نول/ارت (3+N/PE) است، این مدل مناسب است.

• اگر نیاز به اعلام وضعیت از راه دور دارید، نسخه‌ی “FS” را انتخاب کنید.

🔹 2. مقاومت جریان و سطح حفاظت

• مطمئن شوید ظرفیت تخلیه (Nominal & Maximum discharge current) مناسب سیستم شما است (این مدل 20 kA نامی، 40 kA/L-N و 60 kA (کل) دارد).

• سطح حفاظت ولتاژ (Protection level ≤ 1.3 kV) برای بیشتر تجهیزات معمولی مناسب است.

🔹 3. استانداردها و تأییدیه‌ها

• این SPD مطابق استانداردهای EN 61643-11 (Type 2) و IEC 61643-1 (Class II) طراحی شده، که برای کاربردهای معمول ساختمان‌ها کافی است.

🔹 4. محل نصب

• این نوع ارستر برای نصب داخل تابلو برق طراحی شده و باید در محیط خشک و محافظت‌شده قرار گیرد.

راهنمای نصب مرحله‌به‌مرحله سرج ارستر سه فاز V20-3+NPE-280 V کد 5095253

در نصب این سرج ارستر استاندارد، بهتر است طبق مراحل زیر عمل کنید:

✔️ مرحلهٔ 1: آماده‌سازی

🔹 مطمئن شوید تابلو برق خاموش و سیستم کاملاً از برق جدا شده باشد.
🔹 ابزارهای مورد نیاز (پیچ‌گوشتی، سیم‌ بر، ابزار اتصال به زمین) آماده باشد.

✔️ مرحلهٔ 2: موقعیت نصب

📌 این ارستر باید روی ریل DIN 35 mm در داخل تابلو نصب شود.
📌 حداقل فضای لازم برای طول و ارتفاع دستگاه را رعایت کنید.

✔️ مرحلهٔ 3: اتصال هادی‌ها

🔹 سیم‌های فازها (L1, L2, L3) و نول/ارت (N/PE) را با توجه به برچسب‌های روی ترمینال‌ها وصل کنید.
🔹 از سیم‌های با سطح مقطع پیشنهادی (حداقل 1.5 mm² تا حداکثر 35 mm²) استفاده کنید

✔️ مرحلهٔ 4: اتصال زمین

🔹 اتصال ارت (PE) باید به‌طور صحیح برقرار باشد تا انرژی surge به زمین هدایت شود.
🔹 مطمئن شوید زمین دارای مقاومت استاندارد است (زمین نامناسب باعث کار نکردن SPD می‌شود).

✔️ مرحلهٔ 5: ثابت‌سازی دستگاه

🔹 پس از نصب روی ریل DIN، پیچ‌های نگهدارنده را با گشتاور توصیه‌شده (۴ Nm) محکم کنید.

✔️ مرحلهٔ 6: بررسی و تست

🔹 قبل از روشن کردن کل تابلو، از اتصالات صحیح و عدم اتصال کوتاه مطمئن شوید.
🔹 پس از راه‌اندازی، نمایشگر بصری روی دستگاه باید وضعیت مناسب را نشان دهد.

✔️ جمع‌بندی

سرج ارستر V20-3+NPE-280 V (کد 5095253) یک گزینه استاندارد، قابل اعتماد و مناسب برای حفاظت شبکه‌های سه‌فاز با نول/ارت در برابر ولتاژهای گذرا است. با نصب صحیح، این SPD می‌تواند از تجهیزات برقی شما در برابر آسیب‌های ناشی از نوسان‌های شدید ولتاژ محافظت کند، اما برای کاربردهای با نیاز به اعلام از راه دور یا نصب در فضای بیرونی بهتر است نسخه‌های دیگر یا مدل‌های دارای IP بالاتر را بررسی کنید. اگر به دنبال خرید سرج ارستر سه فاز و یا سرج ارستر تکفاز هستد گروه صنعتی امید بنیان عمران (پرسیکا و اوبو ایران) تنها نماینده رسمی شرکت OBO آلمان در ایران است، با خیالی آسوده خرید خود را انجام دهید
