صاعقه گیر اکتیو و پسیو دو نوع از رایج ترین صاعقه گیرهای الکترونیکی هستند که امروزه به منظور افزایش امنیت و حفظ جان افراد و ایمنی ساختمان ها از صاعقه گیر پسیو و یا صاعقه گیر اکتیو استفاده می شود.

هدف از این محتوا آشنایی شما با صاعقه گیر پسیو و اکتیو است. مطمئنا بعد از شنیدن این نام اولین سوالی که ذهن هر خواننده ای را به خود مشغول می سازد این است که سیستم صاعقه گیر چیست؟ از این رو ما در این مطلب به معرفی صاعقه گیر پسیو و اکتیو می پردازیم و همچنین به بررسی مطالبی چون خرید صاعقه گیر، صاعقه گیر الکترونیکی، نصب صاعقه گیر، انواع صاعقه گیر، فروش انواع صاعقه گیر، سیستم صاعقه گیر، صاعقه گیر پسیو، صاعقه گیر دکل، صاعقه گیر اکتیو، تفاوت صاعقه گیر پسیو و اکتیو، انواع صاعقه گیر پسیو و اکتیو و صاعقه گیر پسیو می پردازیم.

از این رو اگر تمایل دارید اطلاعات خود را در مورد انواع صاعقه گیر پسیو و اکتیو و همچنین تفاوت صاعقه گیر پسیو و اکتیو و فروش انواع صاعقه گیر افزایش دهید می توانید با ما در ادامه مطلب همراه باشید.

صاعقه چیست؟

صاعقه یک جرقه الکتریکی است که محصول تخلیه بار الکتریکی میان دو ابر یا یک ابر با زمین با ولتاژی 3 تا 5 میلیون ولت و جریانی متوسط 30 هزار آمپر با سرعت 220 کیلومتر در ساعت است.

راه های ایجاد اضافه ولتاژ در سیستم های الکتریکی توسط صاعقه:

اتصال مقاومتی:

با برخورد صاعقه به زمین بار الکتریکی زیادی به زمین تخلیه می شود که باعث افزایش پتانسیل الکتریکی تا چند صد کیلو ولت می شود. اختلاف پتانسیل بوجود آمده با اتصال زمین ساختمان های مجاور سبب تخلیه بخشی از جریان صاعقه به هادی های ورودی و خروجی این ساختمان ها می شود.

2. اتصال سلفی:

وقتی جریان از یک هادی عبور می کند یک میدان مغتاطیسی برزگ در اطراف آن ایجاد می کند، در صورتی که خطوط این میدان از هادی های مجاور عبور کند ممکن است ولتاژی تا چند ده کیلو ولت را در آن ها القا نماید.

3. اتصال خازنی:

در هنگام برخورد صاعقه کابلها، هادی ها و بدنه هادی های الکتریکی مانند صفحات خازن عملکرده و هوا نقش دی الکتریک را بازی می کند، این امر باعث تخلیه بار بسیار زیادی در این تجهیزات می شود.

خطرات جانی صاعقه:

برخورد مستقیم صاعقه
ولتاژ گام:

اگر زمین به واسطه برخورد صاعقه یا هر دلیل دیگری اصطلاحاً برقدار شود، در میدان الکتریکی ایجاد شده بر روی سطح زمین شاهد تغییرات مقدار ولتاژ بر اساس فاصله (گرادیان ولتاژ) هستیم به همین دلیل فاصله در یک گام میان دو پای انسان یک اختلاف پتانسیل الکتریکی ایجاد می شود که سبب برق گرفتگی شدید و حتی مرگ می شود.

3. ولتاژ تماس:

با برقدار شدن اجسام بر اثر برخورد صاعقه تماس با این اجسام سبب برقگرفتگی می شود.

برای حفاظت جانی انسان ها و حیوانات بر اثر ولتاژ تماس در هنگام برخورد صاعقه رعایت موارد زیر ضروری است:

الف_ ایجاد منطقه حفاظت شده با حصار در اطراف هادیهای نزولی

ب_ عایق کردن سطح زمین

ج_ عایق کردن هادیهای نزولی

4. جرقه جانبی (Side Flash):

هادی های نزولی دارای اندوکتانس هستند، تخلیه جریان بسیار بزرگ صاعقه یک میدان بسیار قوی الکتریکی در اطراف آن ایجاد می شود که باعث شکست عایقی هوا می گردد و یک آرک میان هادی نزولی و اشیاء اطراف آن که با آن اختلاف پتانسیل دارند، رخ می دهد.

سیستم صاعقه گیر چیست؟

در پاسخ به این سوال که سیستم صاعقه گیر چیست باید گفت که در واقع صاعقه گیر الکترونیکی یک دستگاه است که در بالاترین نقطه ساختمان و یا دکل نصب می شود. همان طور که می دانید صاعقه ها بسیار خطرناک هستند و می توانند صدمات جبران ناپذیری به ساختمان ها و سایر سازه ها برسانند به همین دلیل امروزه خرید صاعقه گیر در بین افراد بسیار رایج شده است. نصب صاعقه گیر به این منظور است که بتواند اولین اصابت صاعقه را بگیرد. به طور کلی می توان گفت هدف از نصب صاعقه گیر ایجاد امنیت ساختمان ها و حفاظت افراد در برابر صاعقه است. این دستگاه با ایجاد جریانی می تواند جریان صاعقه را به زمین منتقل کند.

رادهای هوایی که در این دستگاه وجود دارد وظیفه جذب صاعقه را دارند و وظیفه هادی های نزولی انتقال جریان به شبکه ارتینگ است. از آنجایی که وظیفه سیستم صاعقه گیر حفظ جان و امنیت افراد و سازه ها است و لذا طراحی و نصب صاعقه گیر بسیار مهم است و باید به درستی انجام شود. امروزه این سیستم کاربردهای فراوانی دارد به همین علت سبب به وجود ﺁمدن و تولید انواع صاعقه گیر شده است.

اجزاء کلی سیستم صاعقه گیر عبارتند از:

هادی های نزولی
سرج ارستر ها (جهت حفاظت داخلی)
سیستم برخورد صاعقه (Interception System)
سیستم زمین صاعقه گیر (Earth Termination System)

انواع صاعقه گیر اکتیو و پسیو:

همان طور که در بالا نیز اشاره نمودیم صاعقه گیرها دارای انواع مختلفی هستند که به طور کلی می توان انواع صاعقه گیر را به دو دسته صاعقه گیر اکتیو و پسیو تقسیم کرد. لازم به ذکر است بدانید این دو دسته نیز خود شامل انواع مختلفی هستند که در ادامه به معرفی انواع صاعقه گیر پسیو و اکتیو می پردازیم. حال اگر شما فصد خرید صاعقه گیر دارید در ابتدا باید انواع آن را بشناسید و اطلاعت خود را در این زمینه کامل کنید تا آگاهانه اقدام به خرید این محصول نمایید.

صاعقه گیر اکتیو چیست؟

صاعقه گیر اکتیو از نظر نیاز به انرژی به دو دسته کلی تقسیم می شود. صاعقه گیر اکتیو وابسته و صاعقه گیر اکتیو خودکفا. صاعقه گیر اکتیو وابسته در واقع برای فعال شدن خود به یک منبع انرژی خارجی مثل باتری و یا برق شهر نیاز دارد. این نوع صاعقه گیر بدون این منابع نمی تواند کار کند. اما صاعقه گیر اکتیو خودکفا مدلی است که می تواند انرژی مورد نیاز خود را از محیط پیرامون خود و از طریق یک مکانیسم داخلی تامین کند.

صاعقه گیرهای خودکفا نیز خود شامل انواع مختلفی چون صاعقه گیر اتمی، خورشیدی، بادی و الکترونیک خازنی – اتمسفریک می باشند. لازم به ذکر است بدانید اگر تمایل به خرید صاعقه گیر اکتیو هستید باید بدانید که امروزه صاعقه گیرهای بادی و اتمی و خورشیدی مشکلات زیادی دارند به همین دلیل در حال حاضر صاعقه گیرهای الکترونیک خازنی پرطرفدارتر هستند. چرا که در این نوع صاعقه گیرها از تکنولوژی های به روز و مدرن استفاده شده است.

جهت مشاوره با کارشناسان تماس بگیرید.

صاعقه گیر فعّال اتمی:

یک منبع داخلی تأمین انرژی با عمر بسیار طولانی در این نوع از صاعقه گیر وظیفه تأمین انرژی یونیزاسیون را بر عهده دارد. از آنجایی که یونیزاسیون این نوع صاعقه گیر در تمامی فصول سال و در تمامی شرایط آب و هوایی انجام می شود اثرات زیست محیطی مخربی دارند و از آنجایی که یونیزاسیون مستقل از سیستم هادی های نزولی و سیستم زمین است در صورت قطع مسیر به هر دلیلی یونیزاسیون ادامه یافته و در صورت برخورد صاعقه متلاشی می شود، به این دلایل عمده ساخت و نصب آنها مدتهاست منسوخ شده است.

صاعقه گیر بادی (پیزو الکتریک):

در این نوع از صاعقه گیر با تعبیه یک مسیر عبور هوای مشخص یک الکترود عمودی به ارتعاش در میآید، با ارتعاش این الکترود در سلول پیزوالکتریک موجود در صاعقه گیر یک منبع الکتریسته ساکن ایجاد می کند که میان الکترود و سطح خارجی تخلیه شده و هوای اطراف آن را یونیزه می کند. با توجه به اینکه وقوع صاعقه معمولاً به همراه بادهای شدید و طوفان است.

این نوع صاعقه گیر عمل یونیزاسیون را در مواقع ضروری انجام می دهد که از محاسن آن به شمار می رود، اما عیب عمده این نوع صاعقه گیر فعال مربوط به ساختار و طراحی آن است به این معنا که در صورت انسداد جزئی یا کامل مسیر عبور جریان هوا به هر دلیلی عملکرد آن مختل شده یا بکلّی از کار می افتد.

صاعقه گیر خورشیدی:

در این نوع از صاعقه گیر فعّال انرژی یونیزاسیون توسط یک سلول خورشیدی که یک باتری را شارژ می کند تأمین می شود، این انرژی ذخیره شده باید در زمانی مناسب تخلیه شده و عمل یونیزاسیون را انجام دهد، عیب مهم این نوع صاعقه گیر وابستگی آن به سلول خورشیدی و باتری است که در صورت نقص در سیستم ذخیره سازی انرژی عملاً کارکردی نخواهند داشت.

صاعقه گیر خازنی (صاعقه گیر الکترونیکی):

بهترین انتخاب برای حفاظت در برابر صاعقه استفاده از صاعقه گیر الکترونیکی یا صاعقه گیر خازنی است. در این نوع صاعقه گیر هم تأمین انرژی و هم زمان عملکرد کاملاً وابسته به شرایط جوّی است بنابراین با یک سیستم هوشمندتر و با قابلیّت اطمینان بیشتر مواجه هستیم. به این نوع صاعقه گیر فعّال با توجه به وابستگی ذکر شده صاعقه گیر اتمسفریک نیز می گویند.

به این معنی که وقتی هوا آرام است سطح انرژی الکتریکی آن نزدیک به صفر اما به محض اینکه انرژی الکتریکی هوای اطراف صاعقه گیر بواسطه حضور ابرهای دارای بار الکتریکی از حد مشخصی بگذرد خازن های تعبیه شده در آن با فرمان مدار الکترونیکی شروع به شارژ شدن می کنند، اگر این انرژی الکتریکی از حد بیشینه در نظر گرفته شده (در نزدیکی وقوع صاعقه حدود 100 کیلو ولت بر متر) فراتر رود، مدار الکترونیکی خازن ها را در هادی میانی -که از طریق هادی های نزولی به سیستم زمین متصل شده است، تخلیه نموده که این تخلیه بار الکتریکی سبب یونیزه شدن هوا می شود.

یک گوی حائل از هوای یونیزه به عنوان محافظ اطراف صاعقه گیر را تا شعاع مشخصی پوشش می دهد که مانع برخورد صاعقه به درون این گوی می شود. به صاعقه گیرهای الکترونیکی اصلاً (ESE (Early Streamer Emission می گویند.

چند نکته اساسی در طراحی سیستم حفاظت در برابر صاعقه توسط صاعقه گیر الکترونیکی:

مدل صاعقه گیر الکترونیکی بر اساس شعاع کلاس حفاظتی ساختمان، زمان عملکرد (∆T)، شعاع گوی غلتان (Rp) و ارتفاع نصب انتخاب می شود.
صاعقه گیر الکترونیکی باید حداقل 2 متر بالاتر از هر تجهیزی که قرار است حفاظت شود، نصب شود.
اتصال هر صاعقه گیر الکترونیکی توسط دو هادی نزولی که از روی فضای خارجی ساختمان پایین میآیند به سیستم زمین انجام می شود.
هادی های نزولی صاعقه گیر الکترونیکی از هم مجزا باشند و ترجیحاً از روی دیوارهای متفاوتی به سمت پایین هدایت شوند.
هدایت هر هادی نزولی صاعقه گیر الکترونیکی به سمت پایین ترجیحاً باید بدون پیچ و تاب خوردگی از نزدیکترین مسیر بصورت مستقیم و با فاصله حداکثری از کابلهای برق انجام شود.
در هر متر حداقل باید از سه عدد بست دیواری جهت هدایت هادی های نزولی صاعقه گیر الکترونیکی به سمت پایین استفاده شود.
سطح مقطع هادی های نزولی صاعقه گیر الکترونیکی باید حداقل 50 میلی متر مربع باشد.
برای انتقال جریان صاعقه توسط هادی های نزولی صاعقه گیر الکترونیکی استفاده از هادی های مسی تسمه ای نسبت به هادی های مفتولی ارجحیت دارند.
هادی های نزولی صاعقه گیر الکترونیکی باید در 2 متری سطح زمین درون باکس محافظ قرار گیرند.
شمارنده صاعقه گیر الکترونیکی در درون باکس محافظ به هادی های نزولی وصل می شود.
توصیه می شود میان هادی های نزولی صاعقه گیر الکترونیکی با لوله های گاز روکار حداقل 5 متر فاصله در نظر گرفته شود.
هر هادی نزولی صاعقه گیر الکترونیکی باید دارای یک شینه ارتباط با سیستم زمین در خارج ساختمان باشد.
مقاومت پایانه سیستم زمین (earth termination system) بدون ارتباط با هادی های دیگر باید کمتر از 10 اهم باشد.
اندوکتانس پایانه سیستم زمین باید تا حد امکان پایین باشد.
استفاده از بهبود دهنده های مقاومت خاک در سیستم زمین توصیه می شود.
کلیه سیستم های زمین باید با یکدیگر و سیستم زمین اصلی همبندی شوند.
توصیه می شود جهت هم بندی سیستم زمین صاعقه گیر با سیستم زمین اصلی ساختمان از اسپارک گپ استفاده شود.
میله های دفنی سیستم زمین صاعقه گیر باید از لوله های برق و هرگونه تاسیسات فلزی زیر زمین حداقل 5 متر فاصله داشته باشند.

صاعقه گیر پسیو (passive) یا همان غیر فعال چیست؟

ساختار این نوع صاعقه گیر به این صورت است که دارای یک میله نوک تیز است که جنس آن از استیل و یا مس است. در واقع این صاعقه گیرها به شکل و فرم خاصی که دارند معروف هستند و از این رو به صاعقه گیرهایی چون صاعقه گیر فرانکلین، ژوپیتر، جوجه تیغی و سایر صاعقه گیرهایی که دارای شکل و خاصیت فیزیکی میله نوک تیز هستند صاعقه گیر پسیو (passive) یا همان غیر فعال می گویند.

این نوع صاعقه گیرها دارای انواع مختلفی هستند که از جمله انواع صاعقه گیر پسیو می توان به میله‌ های ساده فرانکلینی، برق گیر با فواصل هوایی یا همان صاعقه گیر میله ای، صاعقه گیر میله ای، صاعقه گیر قوس طولانی (LFA)، صاعقه گیر با مقاومت غیر خطی، کابل های معلق، قفس فارادی و سیستم ترمینال مش اشاره کرد.

تفاوت صاعقه گیر اکتیو و پسیو:

از مهم ترین تفاوت های صاعقه گیر پسیو و اکتیو این است که صاعقه گیر پسیو یا همان غیر فعال برعکس برق گیرهای اکتیو هیچ واکنشی در مقابل صاعقه از خود نشان نمی دهند. در واقع همین دلیل سبب شد که صاعقه گیرهای پسیو را صاعقه گیرهای ساده و غیر فعال بگویند. لازم به ذکر است بدانید هر صاعقه گیری از سه بخش ترمینال هوایی، هادی میانی و ترمینال زمین تشکیل شده است. به طور کلی مهم ترین تفاوت صاعقه گیر پسیو و اکتیو در نوع ترمینال هوایی است.

جهت مطالعه بیشتر اینجا کلیک کنید.

سیستم هوشمند

قفل دیجیتال | قیمت قفل دیجیتالی | قفل هوشمند | قفل دیجیتال هوشمند | ایران قفل

Posted on ۱۳۹۹/۰۵/۰۲۱۴۰۳/۰۵/۲۷ by سیمین شاه‌محمدی

قفل دیجیتال یا قفل الکترونیکی درب چیست؟

قفل الکترونیکی یا قفل دیجیتال امروزه با پیشرفت در ساختمان سازی و همچنین افزایش نیاز به استفاده از تکنولوژی های جدید، جایگزین مناسبی برای قفل های سنتی شده اند.

قفل دیجیتال یا دستگیره دیجیتال به ترکیبی از یراق آلات قفل های سنتی و ماژول الکترونیکی گفته می شود که وظیفه چرخاندن قفل و بازکردن قفل درب را دارد.

در قفل ها و دستگیره های هوشمند الکترونیکی اجازه باز کردن درب تنها به کارت های RFID، رمزها و یا اثر انگشت های تعریف شده داده می شود. با فراگیر شدن تکنولوژی اینترنت اشیاء (IoT) قفل های دیجیتالی تولید شده اند که علاوه بر داشتن امکانات نسلهای قبلی در روش های بازگشایی، با اتصال به اینترنت Wi-Fi منازل می توانند از طریق اپلیکیشن های اختصاصی خود گزارش آمد و شد کاربران، مدیریت دسترسی کاربران، تایید درخواست ورود از راه دور و … را انجام دهند.

نحوه عملکرد دستگیره دیجیتال یا قفل الکترونیکی:

در هنگام قفل (Lock) بودن، دستگیره بصورت آزاد می چرخد. با رمزگشایی (Unlock) با روش های ذکر شده دستگیره با زبانه ها درگیر شده و با چرخاندن آن در باز می شود و پس از زمان کوتاهی مجدداً دستگیره از زبانه آزاد می شود تا برای مراجعه کننده بعدی در قفل باشد.

مزایای استفاده از قفل دیجیتال بجای قفل های سنتی

امنیت بالا:

قفل های سنتی به راحتی توسط سارقان باز می شوند و امنیت بسیار پایینی دارند. دستگیرهای دیجیتال براساس تکنولوژیهای مختلف ذکر شده که قابلیت باز شدن توسط سارقان را ندارد باز می شوند به این علت امنیت بسیار بالایی دارند.

در قفل های دیجیتال هوشمند سناریوهای مختلفی وجود دارند به طور مثال در صورتی که سارقان از شما بخواهند که رمز درب را بزنید می توانید با زدن قفل اضطراری درب را باز کنید ولی به افرادی که از قبل مشخص کردید پیام اضطراری بدهید همچنین در صورتی که سارقان بخواهند قفل را دستکاری کنند دستگیره الکترونیکی هوشمند به صاحب خانه پیام می دهد سناریو سرقت را نیز در خانه هوشمند شما فعال می کند.

قابلیت باز کردن درب از راه دور:

در زمانی که شما خانه نیستید و نیاز دارید که درب خانه شما باز شود شما باید کلید خود را به شخص مورد اعتماد خود داده تا در زمان مورد نظر شما درب را باز کند. پیدا کردن فرد مورد اعتماد بسیار سخت است و ممکن است با دادن کلید به سرایدار مشکلات امنیتی در آینده بوجود بیاید. با استفاده از قفل های دیجیتال به راحتی می توانید از راه یک رمز موقتی و تصادفی ایجاد کنید و برای زمان محدودی (مثلا 5 دقیقه) در اختیار فرد مورد نظر قرار دهید تا بوسیله آن وارد خانه شود.

عدم نیاز به دسته کلید:

قفل های سنتی برای بازشدن نیاز به کلید دارند و در بهترین حالت شما نیاز به 4 کلید برای درب های ساختمان دارید و وقتی این کلید ها با کلید ماشین ترکیب شود حجم زیادی می گیرد. همچنین برای هر یک از اعضا خانه نیز می بایست که دسته کلید جدا استفاده شود. در صورت سرقت یا گم شدن کلید ها نیز شما باید تمام این قفل ها و کلید ها رو عوض کنید.

قفل های دیجیتال برای باز شدن فقط نیاز به اثر انگشت، رمز یا کارت دارند و به سرعت باز شده و نیازی به هیچ کلیدی نیست.

همچنین در هنگامی که پشت درب قرار می گیرد خیلی سریع با زدن رمز درب باز می شود و نیازی به گشتن کیف یا جیب برای کلید ندارید.

مدیریت ورود و خروج با قفل الکترونیکی هوشمند:

شما با استفاده از قفل های دیجیتال به راحتی می توانید ورود و خروج را مدیریت کنید به طورمثال با استفاده از رمزهای مختص به افراد مختلف و همچنین با استفاده از مانیتورینگ تحت شبکه در لحظه از ورود و خروج افراد روی گوشی هوشمند خود با خبر شوید.

می توانید مجوز ورود و خروج افراد را در لحظه از روی گوشی حذف کنید و یا رمز های یکبار مصرف ایجاد کنید تا افراد فقط یکبار بتوانند وارد شوند. برای مثال این قابلیت زمانی که می خواهید ویلا یا خانه خود را برای فروش به املاک بسپارید دیگر نیازی به دادن کلید نیست یا در خانه هایی که اجاره به مدت محدود داده می شوند و یا پرستار سالمند یا کودک به آن رفت و امد می کند نیز این قابلیت بسیار کاربردی است.

ارزش افزوده:

استفاده از قفل های سنتی جز هزینه های ثابتی است که کارفرما پرداخت می کند ولی با نصب قفل دیجیتال با توجه به ایجاد یک مزیّت امنیتی ویژه نسبت به انواع قدیمی جذابیت و اطمینان خاطر بیشتری برای خریداران ایجاد می شود که می تواند در قیمت نهایی برای فروش چندین برابر سود دهی داشته باشد. همچنین صاحب خانه می تواند در صورت جابجایی قفل رو مجدد باز کرده و برای درب خانه جدید نصب نماید.

قفل دیجیتال لوکس

قفل های دیجیتال با ظاهر زیبا و لوکسی که دارند نسبت به قفل های سنتی که فقط عملکردشان برای ما مهم بود نقش یک عنصر دکوراتیو را نیز برای درب ها داشته و باعث می شود که افراد در ورودیه ساختمان با عناصر تکنولوژی لمسی یا اثر انگشتی در خانه های لوکس روبرو شوند.

قیمت قفل هوشمند دیجیتال

قیمت قفل های دیجیتال متناسب با تکنولوژی های که استفاده می کنند و براساس متریال ساختشان متفاوت است.

اولویت تکنولوژی های باز کردن براساس امنیت:

تکنولوژی اثر انگشت
تکنولوژی رمز لمسی
تکنولوژی کارت های اکسس RFID
تکنولوژی WIFI برای قفل های هوشمند – برای مدیریت از طریق اپلیکیشن شما نیاز به قفل های هوشمند الکترونیکی دارید.

اولویت های جنس بدنه:

استنلس استیل – هم مقاوم در برابر زنگ زدگی در هوای مرطوب
آهن آبکاری شده – قدرت بیشتری در زمان تخریب دارد
شیشه
پلیمرهای مقاوم در برابر ضربه و خش

موارد کاربرد قفل دیجیتال:

واحد های اداری
خانه های هوشمند
درب های ضد سرقت
خانه های لوکس و مدرن

نحوه نصب قفل دیجیتال:

قفل های دیجیتال از 3 قسمت اصلی تشکیل شده است.

زبانه قفل
دستگیره داخلی
دستگیره خارجی

مراحل نصب قفل الکترونیکی:

ابتدا با خارج کردن دستگیره و زبانه قفل سنتی محل قرارگیری زبانه جدید را براساس اندازه زبانه قفل دیجیتال آماده می کنیم.
در مرحله بعد با قراردادن زبانه داخل درب به طوری که شفت اصلی درب در محل سوراخ درب قرارگیرد.
سپس دستگیره داخلی را با استفاده شفتی که در جعبه قرار دارد به زبانه متصل کرده و روی درب قرار می دهیم.
سپس دستگیر ه خارجی را نیز به روش قبل روی درب قرار می دهیم.
در آخر با قراردادن باطری ها داخل دستگاه قفل دیجیتال را روشن کرده و با استفاده از اپلیکیشن شروع به راه اندازی نرم افزاری می کنیم.

برای کسب اطلاعات بیشتر اینجا کلیک کنید.

جهت مشاهده تصاویر بیشتر به این سایت مراجعه کنید.

سرج ارستر و ارتینگ

ارت بار

Posted on ۱۳۹۹/۰۳/۲۴۱۴۰۴/۰۹/۱۵ by سیمین شاه‌محمدی

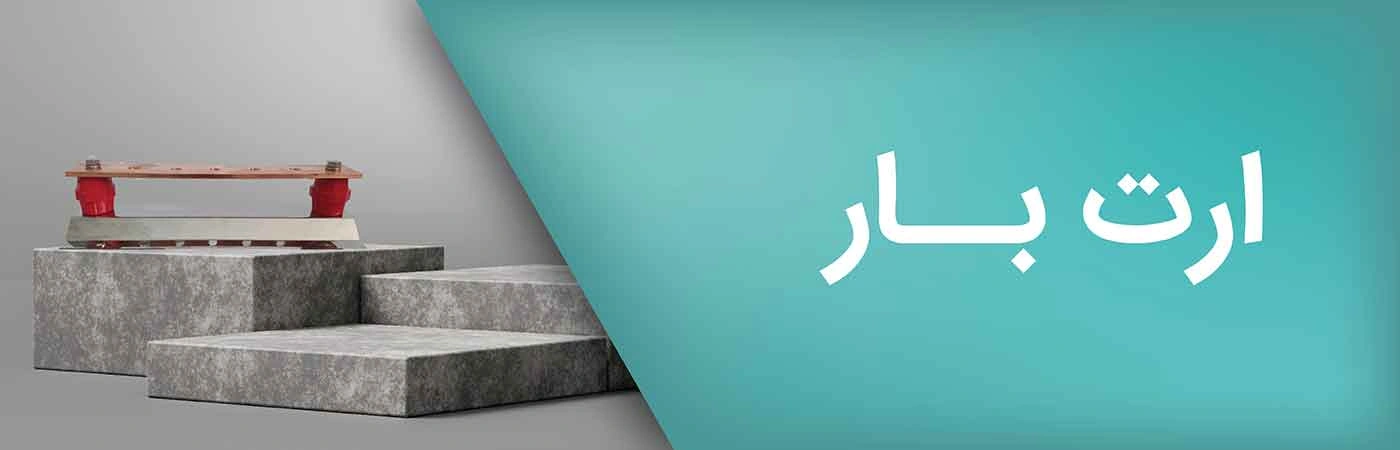

ارت بار چیست و چرا در سیستم‌های برق اهمیت دارد

سیستم «ارت بار» — یا همان grounding/earthing bar — نقش حیاتی و غیرقابل انکار در ایمنی سیستم‌های برقی دارد. وقتی صحبت از خرید ارت بار و نصب ارت بار می‌شود، منظور یک نوار فلزی یا میله هادی است که به‌عنوان نقطه‌اصلی اتصال زمین در تابلو برق، تابلو توزیع یا پنل‌های کنترل به‌کار می‌رود؛ جایی که تمام هادی‌های ارت، سیم‌ها و قسمت‌های فلزی بی‌بار (metal-enclosure, chassis, pipes, structures) به آن متصل می‌شوند.

وقتی ارت بار به درستی نصب شود، جریانی که ممکن است به دلیل اتصال کوتاه، اضافه‌بار، رعدوبرق یا نوسان ولتاژ ایجاد شود، مسیر امن و کم‌مقاوم به زمین دارد. این یعنی خطر برق‌گرفتگی برای انسان کاهش می‌یابد، تجهیزات حساس تحت تأثیر گذرای ولتاژ یا تخلیه ناگهانی جریان قرار نمی‌گیرند و احتمال وقوع آتش‌سوزی یا خرابی وسایل برقی به حداقل می‌رسد.

ارت بار چیست و چرا در سیستم‌های برق اهمیت دارد؟

ارت بار چیست و چرا اهمیت دارد؟

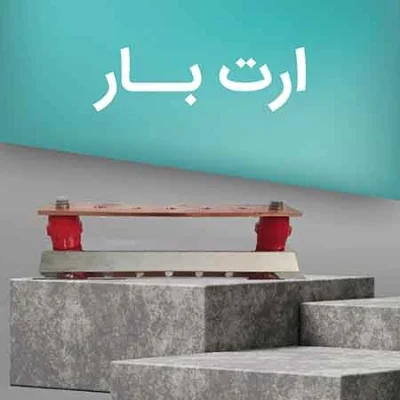

ارت بار (ground bar یا grounding bus-bar) یک نوار یا ریل فلزی هادی است که در تابلو برق، تابلو توزیع یا جعبه‌های تقسیم برق قرار می‌گیرد. روی این شینه فلزی، سیم‌های “ارت” (ground) یا هادی‌های حفاظتی متصل می‌شوند؛ یعنی سیم‌هایی که در شرایط عادی جریان ندارند، ولی هرگاه خطا یا نشتی جریان رخ دهد، جریان را به‌صورت ایمن به زمین هدایت می‌کنند. به‌عبارتی، ارت-بار نقطه مرکزی برای جمع‌آوری و همبندی (bonding) هادی‌های حفاظتی است، تا کل بخش‌های فلزی سیستم برق (تابلو، بدنه‌ها، قاب‌ها و غیره) هم‌پتانسیل بوده و در صورت بروز خطا، خطر برق‌گرفتگی یا آسیب کاهش یابد.

مفهوم ارت بار در صنعت برق

ارت بار — یا grounding/ground-bus/bar — یک شینه یا ریل فلزی رسانا است که داخل تابلو برق، تابلو توزیع، تابلو کنترل یا تابلوهای صنعتی نصب می‌شود. تمامی سیم‌ها یا هادی‌های ارت (earth/ground conductors) و بدنه‌های فلزی تجهیزات لازم است که به این ارت بار متصل باشند؛ یعنی ارت بار نقطه مرکزی جمع‌آوری اتصال‌های زمین است. با این اتصال، در صورت وجود نشتی جریان، اتصال کوتاه یا خطا — مسیری ایمن و با مقاومت کم برای هدایت جریان به زمین فراهم می‌شود؛ در نتیجه بخش‌های فلزی سیستم، بدنه دستگاه‌ها و تابلوها به پتانسیل زمین (صفر ولت تقریبی) نزدیک می‌شوند و خطر برق‌گرفتگی یا وجود ولتاژ ناخواسته در بدنه‌ها کاهش می‌یابد.

برای خرید ارت بار و یا مشاوره تخصصی با کارشناسان ما قبل از خرید بر روی لینک روبرو کلیک نمایید.

تماس با کارشناسان

نقش ارتینگ در حفاظت الکتریکی

هدایت جریان خطا به زمین و ایمنی افراد: وقتی یک خطا رخ می‌دهد (مثل اتصال کوتاه، شکست عایق، افزایش ناگهانی ولتاژ یا رعد و برق)، سیستم ارتینگ با کمک ارت بار مسیر کوتاه و ایمنی برای تخلیه جریان فراهم می‌کند. این کار باعث می‌شود جریان خطرناک صرفاً به زمین برود و نه از بدن انسان یا تجهیزات عبور کند.
ثبات پتانسیل و جلوگیری از اختلاف ولتاژ خطرناک: با متصل کردن همه هادی‌ها، بدنه‌ها و قطعات فلزی به یک نقطه مشترک (ارت بار)، اختلاف پتانسیل بین آن‌ها به حداقل می‌رسد. این موجب می‌شود حتی اگر چند دستگاه یا بخش متفاوت داشته باشیم، همگی تقریباً در یک پتانسیل قرار بگیرند و از ولتاژ تماس یا گام ناخواسته جلوگیری شود.
محافظت تجهیزات در برابر اضافه ولتاژ و اختلالات: ارتینگ کمک می‌کند تا جریان‌های نشتی، ضربه ولتاژ یا تخلیه صاعقه به‌صورت کنترل‌شده به زمین منتقل شوند؛ در نتیجه تجهیزات گران قیمت (مثل موتور، تابلو، دستگاه‌های الکترونیکی) در برابر آسیب مقاومت بیشتری دارند.
کاهش نویز، اختلالات الکترومغناطیسی و پایداری سیستم: در محیط‌های صنعتی یا مراکز حساس (مثلاً دیتاسنترها یا سیستم‌های مخابراتی)، ارتینگ با ارائه مرجع زمین مشترک و کاهش اختلاف پتانسیل، به کاهش تداخل الکترومغناطیسی (EMI/RFI) و افزایش پایداری عملکرد سیستم کمک می‌کند.
ساده‌سازی نگهداری و تست و ایجاد ساختار مطمئن: با داشتن ارت بار به‌عنوان نقطه مرکزی اتصال زمین، می‌توان سیم‌کشی ارت را به شکلی منظم، مستند و قابل بررسی انجام داد. این ساختار باعث می‌شود نگهداری، بازرسی و آزمون سیستم ارت آسان‌تر و مطمئن‌تر گردد.

ارت بار چگونه کار می‌کند؟

ارت بار در واقع یک شینه یا نوار فلزی رسانا (معمولاً از مس یا فولاد گالوانیزه) است که در تابلو برق، تابلو توزیع یا تابلو کنترل به‌عنوان «نقطه مرکزی اتصال زمین» نصب می‌شود.سیم‌های حفاظتی (سیم ارت) و بدنه فلزی تجهیزات مختلف — مانند بدنه تابلو، قاب‌ها، فلزات سازه و … — به این ارت بار متصل می‌شوند تا همگی از یک مرجع زمین مشترک بهره ببرند.

در شرایط عادی، جریان حفاظتی (ارت) جریانی ندارد — یعنی بدنۀ تجهیزات و ارت بار پتانسیل‌شان «زمین» یا تقریباً صفر ولت است. اما اگر خطا رخ دهد (به عنوان مثال نشتی جریان، اتصال کوتاه، شکست عایق و …) ارت بار با فراهم کردن مسیر هادی با مقاومت پایین، جریان خطا یا نشتی را به سمت زمین هدایت می‌کند. به‌عبارتی، ارت بار مسیری امن و با مقاومت کم برای “تخلیه جریان ناخواسته” فراهم می‌آورد؛ به شکلی که بدنه‌ها و قسمت‌های فلزی سیستم «در پتانسیل زمین» قرار می‌گیرند و ایمنی انسان و تجهیزات تأمین می‌شود.

مسیر تخلیه جریان نشتی

وقتی خطا یا نشتی رخ می‌دهد (مثلاً شکست عایق، تماس اتفاقی سیم فاز با بدنه فلزی، یا ولتاژ اضافی) — بدنه یا قسمت‌های فلزی که به ارت بار متصل هستند به سرعت پتانسیل خطرناک را از دست می‌دهند، چرا که ارت بار جریان را به سمت زمین هدایت می‌کند.
در این مسیر، ارت بار نقش «راه اصلی و مشترک» را دارد: همه سیم‌های ارت و بدنه‌ها به آن می‌پیوندند، و از آنجا اتصال به سیستم زمین (مثل میله یا الکترود زمین در خاک یا شبکه ارت) برقرار می‌شود.
جریان نشتی یا خطا مسیر با کمترین مقاومت ممکن را انتخاب می‌کند. اگر سیستم ارت و ارت بار به‌درستی طراحی و اجرا شده باشند، این مسیر هدایت ایمن جریان به زمین فراهم می‌شود — نه از مسیر انسان یا قسمت‌هایی که ممکن است تماس شوند.
بدین ترتیب، در صورت وقوع نقص یا حادثه، ارت بار و سیستم زمین از بروز شوک الکتریکی، آتش‌سوزی یا آسیب به تجهیزات جلوگیری می‌کنند.

ارتباط ارت بار با مقاومت زمین

سیستم ارت (یا سیستم اتصال به زمین) به این معناست که ارت بار در نهایت به یک الکترود زمینی (ground-rod) یا شبکه زمین (earth grid / groundbed) متصل می‌شود. این اتصال باید به گونه‌ای باشد که مقاومت بین ارت بار و زمین «تا حد ممکن کم» باشد.
اگر مقاومت زمین بالا باشد (مثلاً خاک خشک یا شرایط نامناسب خاک)، مسیر تخلیه جریان نشتی به زمین دشوار می‌شود و ارت کارایی خود را از دست می‌دهد — یعنی خطر شکست حفاظتی وجود دارد.
بنابراین طراحی، انتخاب ماده مناسب برای ارت بار و سیم‌های ارت، و اجرای دقیق اتصال به زمین (الکترود و دفن در خاک مرطوب یا مناسب) بسیار مهم است تا مقاومت زمین به حداقل برسد و ایمنی تأمین شود.
علاوه بر این، همه هادی‌های حفاظتی و تجهیزات فلزی باید به یک نقطه مشترک (ارت بار) متصل شوند تا اختلاف پتانسیل بین اجزا از بین برود و خطر «ولتاژ تماس» یا «گام» کاهش یابد. این مفهوم در اصول «هم‌پتانسیل سازی» (equipotential bonding) مطرح است.

اجزای اصلی سیستم ارت بار

در ادامه اجزای اصلی سیستم سیستم ارت (و در چارچوب آن ارت بار) را توضیح می‌دهم، همراه گروه صنعتی پرسیکا باشید در این بخش:

🔧 الکترود زمین

الکترود زمین — که گاهی «میله ارت» یا «ground rod / grounding electrode» نامیده می‌شود — یک میله یا قطعه فلزی رسانا است که در دل خاک دفن می‌شود تا اتصال الکتریکی بین سیستم و زمین واقعی برقرار شود.
جنس این میله معمولاً فولاد گالوانیزه یا فولاد با روکش مس است؛ بعضی مواقع از مس خالص هم استفاده می‌شود.
الکترود می‌تواند صرفاً یک میله منفرد باشد یا مجموعه‌ای از الکترودها (ground-rod array / groundbed) که به صورت موازی یا شبکه دفن شده‌اند — به ویژه زمانی که خاک مقاومت بالایی دارد یا برای سیستم‌های با جریان خطا بزرگ ضرورت دارد.
گاهی به جای میله، از ورقه یا صفحه فلزی دفن‌شده (plate electrode) نیز به‌عنوان الکترود استفاده می‌شود — مخصوصاً اگر خاک مناسب نباشد یا نیاز به سطح تماس بزرگ‌تر با زمین باشد.

🔌 سیم ارت (هادی اتصال زمین)

«سیم ارت» یا grounding conductor هادی است که اتصال بین تجهیزات/تابلوها (یا ارت بار) و الکترود زمین را برقرار می‌کند. به عبارتی، سیمی است که انتقال جریان خطا یا نشتی از بدنه یا تابلو تا نقطه اتصال با زمین را ممکن می‌سازد.
این سیم باید رسانا و با سطح مقطع مناسب باشد تا بتواند در شرایط خطا جریان‌های بسیار زیاد را بدون ایجاد مقاومت زیاد عبور دهد. جنس غالب آن مس (گاهی آلومینیوم) است.
سیم ارت باید به‌طور محکم و با اتصالات مطمئن (برای مثال بست، جوش یا اتصال پیچی/کلمپی) به الکترود زمین و به بدنه یا شینه ارت (ارت بار) متصل گردد، تا اتصال زمین پایدار و قابل اطمینان باشد.

⛏️ چاه ارت و مواد بهبوددهنده خاک

«چاه ارت» (earth pit / ground pit) به گودالی گفته می‌شود که برای دفن الکترود زمین (میله یا صفحه) حفر می‌شود. این چاه عموماً در عمق مناسب قرار می‌گیرد تا الکترود در تماس صحیح و پایدار با خاک قرار گیرد.
برای بهبود شرایط انتقال جریان به زمین — بخصوص در خاک‌هایی با مقاومت بالا یا خشک — از مواد بهبوددهنده خاک استفاده می‌شود. این مواد ممکن است خاک خاص، خاک رس (مثل بنتونیت)، یا ترکیباتی با رسانایی بالا باشند که مقاومت تماس بین الکترود و خاک را کاهش می‌دهند.
چنین بهبوددهنده‌هایی باعث می‌شوند سیستم ارت عملکرد بهتری داشته باشد، به ویژه در شرایطی که جریان خطا یا ولتاژ اضافی زیاد است — و به ثبات پتانسیل زمین و ایمنی کمک می‌کنند.

جهت مشاهده، محصولات گروه صنعتی پرسیکا اینجا کلیک کنید.

جهت مشاهده محصولات سرج ارستر و ارتینگ OBO آلمان از سایت دفتر مرکزی OBO در ایران، بازدید فرمایید.

چرا ارت بار در ساختمان‌ها ضروری است؟

در ادامه توضیح می‌دهم چرا ارت بار (و به‌طور کلی سیستم ارتینگ) در ساختمان‌ها ضروری است — با تمرکز بر سه دلیل مهم: حفاظت از جان انسان، جلوگیری از آتش‌سوزی، و حفاظت از تجهیزات.

🔐 حفاظت از جان انسان

وقتی سیم‌کشی یا دستگاهی دچار نقص یا اتصال کوتاه شود (مثلاً عایق خراب شود یا بدنه‌ی فلزی وسیله برقی تحت ولتاژ بیفتد)، ارتینگ و ارت بار مسیر ایمن و کم‌مقاوم برای عبور جریان خطا به زمین فراهم می‌کند؛ در نتیجه برق از بدن انسان عبور نمی‌کند و خطر برق‌گرفتگی به‌طور چشمگیری کاهش می‌یابد.
به بیان دیگر، بدنه‌ها و قاب‌های فلزی دستگاه‌ها وقتی به ارت متصل باشند، پتانسیل‌شان به زمین نزدیک می‌شود و احتمال تماس ناگهانی با ولتاژ خطرناک تقریباً از بین می‌رود.
همین امر باعث می‌شود ساختمان — هم برای ساکنین و هم برای تعمیرکاران یا کسانی که با دستگاه‌ها سر و کار دارند — ایمن‌تر شود.

🔥 جلوگیری از آتش‌سوزی‌های ناشی از برق

در نبود سیستم ارتینگ مناسب، جریان خطا یا نشتی می‌تواند از طریق سیم‌ها یا بدنه‌ها عبور کند و باعث افزایش حرارت، جرقه، یا ایجاد قوس الکتریکی شود — که این وضعیت می‌تواند منجر به آتش‌سوزی گردد.
وقتی ارت بار وجود دارد، جریان اضافی یا خطا سریع و ایمن به زمین هدایت می‌شود؛ بدین ترتیب از تجمع بار الکتریکی خطرناک و عبور جریان از مسیرهای تصادفی جلوگیری می‌شود و ریسک احتراق و آتش به شدت کاهش می‌یابد.
بنابراین در ساختمان‌ها، به ویژه جایی که سیم‌کشی، وسایل برقی یا تجهیزات پرقدرت وجود دارد، ارتینگ حکم زره ایمنی را دارد — عاملی که از بروز حوادث ناگوار به دلیل خطاهای برقی پیشگیری می‌کند.

🛡️ جلوگیری از آسیب به تجهیزات الکتریکی

نوسانات ولتاژ، اضافه‌بار، رعد و برق یا خطاهای الکتریکی می‌توانند باعث شوک، تخلیه ناگهانی یا افزایش ولتاژ شوند که برای وسایل الکترونیکی حساس خطرناک است. سیستم ارت — از جمله ارت بار — با هدایت جریان اضافی به زمین، از آسیب به این تجهیزات جلوگیری می‌کند.
این حفاظت نه تنها مانع سوختن یا خراب شدن تجهیزاتی مثل لوازم خانگی، رایانه، دستگاه‌های الکترونیکی و تابلوهای برق می‌شود، بلکه عمر مفید آن‌ها را نیز افزایش می‌دهد.
همچنین، وقتی سیستم ارت بدرستی برقرار باشد، ولتاژ در سراسر ساختمان تثبیت‌تر می‌ماند؛ این یعنی احتمال نوسان و شوک برقی کمتر است و عملکرد تجهیزات پایدارتر خواهد بود.

انواع سیستم‌های ارت (Earthing Systems)

سیستم‌های ارت طبق IEC

سیستم‌های اصلی عبارت‌اند از: TT system، TN system (که خود به سه زیرمجموعه تقسیم می‌شود: TN-S، TN-C، و TN-C-S) و IT system.

سیستم TT

در سیستم TT، نقطه خنثی (نول) منبع تغذیه (ترانسفورمر یا ژنراتور) به زمین متصل است، ولی بخش مصرف‌کننده — یعنی ساختمان یا محل نصب — دارای ارت مستقل است. یعنی تجهیزات فلزی و بدنه‌ها از طریق الکترود ارت (میله، صفحه یا چاه ارت) به زمین وصل می‌شوند، بدون اینکه این اتصال با ارت منبع برق مشترک باشد. این روش وقتی مناسب است که تأمین ارت از سمت شبکه وجود نداشته باشد، یا در مناطقی با خاک مقاوم نسبت به هدایت برق باشیم؛ معمولاً در مناطق روستایی، سایت‌های موقت یا در شبکه‌هایی که استاندارد PME مجاز نیست، کاربرد دارد. مزیت TT این است که حفاظت مستقل برای هر مصرف‌کننده فراهم می‌کند؛ معایبش این‌اند که اگر مقاومت زمین زیاد باشد، هدایت جریان نشتی به زمین دشوار می‌شود و سیستم حفاظت باید حساس‌تر باشد (مثلاً استفاده از RCD لازم است).

سیستم TN و انواع آن (TN-S، TN-C، TN-C-S)

در این خانواده، نقطه خنثی منبع برق به زمین متصل است و تجهیزات در مصرف‌کننده از طریق سیم خنثی یا هادی حفاظتی (یا ترکیب آن‌ها) به آن متصل‌اند. تفاوت انواع TN در نحوه ترکیب یا جداسازی سیم نول (N) و حفاظتی (PE) است.

TN-C: در این حالت، سیم خنثی (N) و هادی حفاظتی (PE) با هم ترکیب می‌شوند و به‌صورت یک سیم مشترک به نام PEN از ترانس تا مصرف‌کننده اجرا می‌شود. این سیستم ساده‌تر و اقتصادی‌تر است، ولی به علت مشترک بودن نول و ارت، اگر قطعی در PEN رخ دهد، خطر جدی ایمنی وجود دارد.
TN-S: در این حالت، سیم نول (N) و سیم حفاظتی (PE) کاملاً جدا هستند — از منبع تا مصرف‌کننده. یعنی حفاظتی مستقل و جدا از مسیر بازگشت جریان خنثی داریم؛ این حالت ایمنی و پایداری بیشتری فراهم می‌کند و مناسب ساختمان‌ها و شبکه‌های مدرن است.
TN-C-S: ترکیبی است. بین ترانس تا ورودی ساختمان از سیم مشترک PEN استفاده می‌شود (مثل TN-C)، اما در داخل ساختمان — یعنی پس از تابلو اصلی — سیم‌های N و PE جدا می‌شوند (مثل TN-S). این حالت به‌عنوان تعادلی بین هزینه و ایمنی شناخته می‌شود و در بسیاری از ساختمان‌ها و شبکه‌های شهری کاربرد دارد.

مزیت سیستم TN (مخصوصاً TN-S یا TN-C-S) این است که جریان خطا سریع‌تر و مطمئن‌تر به زمین هدایت می‌شود و قطع جریان توسط محافظ‌ها آسان‌تر است؛ بنابراین در محیط‌های شهری یا صنعتی با استاندارد بالا ترجیح داده می‌شود.اما در TN-C خطر افزایش ولتاژ ناخواسته یا تماس خطرناک در صورت نقص سیم PEN وجود دارد.

سیستم IT

در سیستم IT، منبع برق (ترانس یا ژنراتور) به زمین متصل نیست — یعنی سیم نول ایزوله است یا از طریق امپدانس بسیار بالا به زمین وصل می‌شود. در نتیجه هیچ اتصال مستقیم بین منبع و زمین وجود ندارد. تجهیزات فلزی مصرف‌کننده (بدنه‌ها، قاب‌ها و …) به زمین محلی (چاه ارت جداگانه) وصل می‌شوند.

مزیت سیستم IT این است که در صورت یک خطا، جریان نشتی بسیار اندک است و سیستم قطع نمی‌شود؛ این موضوع برای مکان‌هایی حیاتی — مثل بیمارستان‌ها، دیتاسنترها یا خطوط تولید حساس — ارزشمند است.اما سیستم IT هزینه و تجهیزات خاص (مثل مانیتورینگ عایق، رله‌های خطا) نیاز دارد و برای مصارف معمول خانگی یا عمومی کمتر کاربرد دارد.

استانداردهای مهم در طراحی و اجرای ارت بار

جهت مطالعه و بررسی مقاله بر روی لینک کلیک نمایید

مطالعه بیشتر

چگونه مقاومت ارت مناسب را اندازه‌گیری کنیم؟

جهت مطالعه و بررسی مقاله بر روی لینک کلیک نمایید

مطالعه بیشتر

Lorem ipsum dolor sit amet, consectetuer adipiscing elit, sed diam nonummy nibh euismod tincidunt ut laoreet dolore magna aliquam erat volutpat.

سرج ارستر و ارتینگ

سرج ارستر مخابراتی و شبکه

Posted on ۱۳۹۹/۰۳/۰۶۱۴۰۴/۰۷/۲۰ by سیمین شاه‌محمدی

در عصر حاضر، شبکه‌های ارتباطی (LAN / Ethernet / دیتاسنتر / دوربین مداربسته / تجهیزات کنترل صنعتی) از ستون‌های حیاتی زیرساخت فنی هر سازمان، شرکت یا ساختمان هستند. کوچک‌ترین اختلال یا خرابی در این شبکه‌ها می‌تواند منجر به توقف سرویس، از دست رفتن داده، خسارات مالی و آسیب جدی به تجهیزات حساس شود. یکی از اصلی‌ترین تهدیدات برای سلامت تجهیزات شبکه، تغییرات ناگهانی ولتاژ (Surge / Spike) است که اغلب ناشی از صاعقه، قطع و وصل ناگهانی برق، نوسانات در شبکه برق عمومی یا تداخلات الکترومغناطیسی است.برای از بین بردن این تحدید خرید و نصب سرج ارستر شبکه امری ضروری و حیاتی به شمار می‌آید.

سرج ارستر شبکه (که آن را SPD شبکه یا محافظ ولتاژ گذرا نیز می‌نامند)، دستگاهی است که در مسیر خطوط شبکه یا کابل‌های ارتباطی نصب می‌شود و وظیفه آن این است که هنگام بروز افزایش ولتاژ ناگهانی، انرژی اضافی را به زمین منحرف کند و از عبور آن به تجهیزات حساس جلوگیری کند. این عمل باعث کاهش چشمگیر آسیب به سوئیچ‌ها، سرورها، دوربین‌ها، روترها و سایر اجزای حیاتی شبکه می‌شود.درنتیجه خرید سرج ارستر، استفاده و نصب سرج آرستر شبکه و مراقبت منظم از آن نه یک هزینه اضافی، بلکه یک سرمایه‌گذاری ضروری برای حفظ سلامت و عملکرد بلندمدت تجهیزات شبکه‌ای شماست.

OBO

سرج ارستر مخابراتی

با جعبه تقسیم و نصب تابلویی با ترمینال

0-225 مگا هرتز

OBO

سرج ارستر مخابراتی

با جعبه تقسیم و نصب تابلویی با ترمینال

0-100 مگا هرتز

OBO

سرج ارستر مخابراتی

با جعبه تقسیم و نصب تابلویی با ترمینال

0-100 مگا هرتز

OBO

سرج ارستر مخابراتی

با جعبه تقسیم و نصب تابلویی

0-100 مگا هرتز

کد فنی: : 5081698

کد فنی: 5081690

کد فنی: 5081692

کد فنی: 5081694

OBO

سرج ارستر مخابراتی

با مبدل کابل یا Combination arrester

OBO

سرج ارستر مخابراتی

با مبدل کابل یا ارستر حفاظت نهایی

OBO

سرج ارستر مخابراتی

با مبدل یا ارستر حفاظت اولیه

180 ولت

OBO

سرج ارستر مخابراتی

با مبدل یا ارستر حفاظت اولیه LSA

با حفاظت نهایی

کد فنی: 5081975

کد فنی: 5081977

کد فنی: 5084020

کد فنی: 5084024

OBO

سرج ارستر کواکسیال مخابراتی فرکانس بالا

یا ارستر S-UHF شکل

0-1.3 گیگا هرتز

OBO

سرج ارستر کواکسیال مخابراتی فرکانس بالا

یا ارستر سوکت BNC

شکل، 0-2.2 گیگا هرتز

OBO

سرج ارستر کواکسیال مخابراتی فرکانس بالا

یا ارستر سوکت TNC

شکل، 4-0 گیگا هرتز

OBO

سرج ارسترکواکسیال مخابراتی فرکانس بالا

یا ارستر سوکت N شکل

3-0 گیگا هرتز

کد فنی: 5093023

کد فنی: 5093236

کد فنی: 5093270

کد فنی: 5093996

OBO

سرج ارستر کواکسیال مخابراتی فرکانس بالا

یا ارستر سوکت 7/16

3.4-0 گیگا هرتز

OBO

سرج ارستر مخابراتی فرکانس بالا جهت کابل کواکسیال، یا ارستر سوکت F شکل

0-3.4 گیگا هرتز

OBO

سرج ارستر مخابراتی فرکانس بالا جهت کابل کواکسیال، یا ارستر سوکت SMA شکل

3.7-0 گیگا هرتز

OBO

سرج ارستر مخابراتی فرکانس بالا جهت

کابل کواکسیال، یا ارستر آنتن ماهواره F/SAT

0.5-2.8 گیگا هرتز

کد فنی: 5093272

کد فنی: 5093275

کد فنی: 5093277

کد فنی: 5093400

سرج ارستر مخابراتی و شبکه کد فنی 5081804

OBO

سرج ارستر شبکه، IP و سوئیچ شبکه CAT6

با سوکت Eth.RJ45

برای سرعت انتقال دیتا حداکثر 1 گیگابایت جهت حفاظت نهایی

OBO

سرج ارستر شبکه، IP و سوئیچ شبکه CAT6، با سوکت Eth.RJ45، برای سرعت انتقال دیتا حداکثر1 گیگابایت جهت حفاظت پایه و نهایی

سرج ارستر مخابراتی و شبکه کد فنی 5081800

OBO

سرج ارستر شبکه، IP و سوئیچ شبکه CAT6، با سیستم کانکشن Eth.RJ45، برای شبکه سرعت بالا تا 10 گیگابایت جهت حفاظت نهایی

سرج ارستر مخابراتی و شبکه کد فنی 5082432

OBO

سرج ارستر شبکه و دیتا آنالوگ با سوکت BNC با سیستم کانکشن BNC جهت حفاظت نهایی

کد فنی: 5081804

کد فنی: 5081802

کد فنی: :5081800

کد فنی: 5082432

سرج ارستر مخابراتی و شبکه کد فنی 5098646

OBO

سرج ارستر سنسورهای اندازه گیری و سیستم های کنترل FLD

110 ولت، باترمینال حفاظت نهایی برای سیستم Two-core

110 ولت

سرج ارستر مخابراتی و شبکه کد فنی 5098514

OBO

سرج ارستر سنسورهای اندازه گیری و سیستم های کنترل FRD باترمینال، حفاظت نهایی برای سیستم

Two-core

24 ولت

سرج ارستر مخابراتی و شبکه کد فنی 5098611

OBO

سرج ارستر سنسورهای اندازه گیری و سیستم های کنترل FLD

24 ولت، باترمینال حفاظت نهایی برای سیستم Two-core

24 ولت

سرج ارستر مخابراتی و شبکه کد فنی 5098816

OBO

سرج ارستر سنسورهای اندازه گیری و سیستم های کنترل FLD-2

24 ولت، باترمینال حفاظت نهایی برای سیستم Two-core

24 ولت

کد فنی: 5098646

کد فنی: 5098514

کد فنی: 5098611

کد فنی: 5098816

سرج ارستر مخابراتی و شبکه کد فنی 5098422

OBO

سرج ارستر سنسورهای اندازه گیری سیستم های کنترل MDP 2-POL، یا ارستر منبع تغذیه 24 ولت

با ترمینال

سرج ارستر مخابراتی یا شبکه کد فنی 5098427

OBO

سرج ارستر سنسورهای اندازه گیری و سیستم های کنترل MDP 3-POL، یا ارستر منبع تغذیه 24 ولت

با ترمینال

سرج ارستر مخابراتی و شبکه کد فنی 5098431

OBO

سرج ارستر سنسورهای اندازه گیری و سیستم های کنترل MDP 4-POL، یا ارستر منبع تغذیه 24 ولت

با ترمینال

سرج ارستر مخابراتی و شبکه کد فنی 5098425

OBO

سرج ارستر سنسورهای اندازه گیری و سیستم های کنترل MDP ،10 A ،2-POLE یا ارستر منبع تغذیه 24 ولت

با ترمینال

کد فنی: 5098422

کد فنی: 5098427

کد فنی: 5098431

کد فنی: 5098425

سرج ارستر مخابراتی و شبکه کد فنی 5098432

OBO

سرج ارستر سنسورهای اندازه گیری و سیستم های کنترل

MDP EX 4-pole

یا ارستر منبع تغذیه 24 ولت

سرج ارستر مخابراتی و شبکه کد فنی 5098380

OBO

سرج ارستر سنسورهای اندازه گیری و سیستم های کنترل MCR ضد انفجار یا ارستر منبع تغذیه FBD 2-pole

24 ولت

سرج ارستر مخابراتی و شبکه کد فنی 5098382

OBO

سرج ارستر سنسورهای اندازه گیری و سیستم های کنترل MCR برای ضد انفجار یا ارستر منبع تغذیه FBD 3-pole

24 ولت

OBO

سرج ارستر سنسورهای اندازه گیری و سیستم های کنترل MDP ،1O A ،4-POLE، یا ارستر

منبع تغذیه با ترمینال 24 ولت

کد فنی: 5098432

کد فنی: 5098380

کد فنی: 5098382

کد فنی: 5098425

سرج ارستر مخابراتی و شبکه کد فنی 5081005

OBO

سرج ارستر شبکه جهت

حفاظت نهایی برای سیستم اطلاعات

4 سیمه RJ45

سرج ارستر مخابراتی و شبکه کد فنی 5080053

OBO

سرج ارستر شبکه، ارستر ارتباط سریال برای مبدل RS232 ورژن SUB-D

کد فنی: :5081005

کد فنی: 5080053

جهت مشاهده انواع سرج ارستر و ارتینگ اینجا کلیک کنید.

جهت مشاهده سایت دفتر مرکزی obo در ایران اینجا کلیک کنید.

جهت مشاهده اطلاعات بیشتر از وبسایت شرکت OBO BETTERMANN بازدید نمایید.

سرج ارستر و ارتینگ

سرج ارستر خورشیدی

Posted on ۱۳۹۹/۰۲/۰۱۱۴۰۴/۰۷/۲۸ by سیمین شاه‌محمدی

سرج ارستر خورشیدی یا سرج ارستر فتوولتائیک همانطور که از اسم آن مشخص است برای حفاظت از پنل های خورشیدی، اینورتر و تجهیزات برقی در کنار سیستم صاعقه گیر استفاده می شود. همانطور که می دانید تامین انرژی از نور خورشید امروزه یکی از موضوعات اساسی در حوزه انرژی های نو می‌باشد لذا حفاظت از این تجهیزات و خرید سرج ارستر خورشیدی مناسب نیز یکی از مواردیست که در مرحله طراحی می‌بایست مورد توجه قرار بگیرد.

مطابق با استانداردهای جهانی، با نصب ارسترهای فتوولتائیک در مسیر AC و DC و خطوط دیتا، از صدمات ناشی از صاعقه و اضافه ولتاژ در قسمت‌های مختلف تجهیزات خورشیدی (فتوولتائیک) جلوگیری کرده، پس با خرید سرج ارستر فتوولتائیک خطر اسیب به حداقل یا صفر می‌رسد.

سرج ارسترهای خورشیدی به صورت موازی به تجهیزاتی که وظیفه محافظت از آنها را دارد متصل می‌شود و با منحرف کردن سرج یا ولتاژ اضافی از آسیب رسیدن به تجهیزات حفاظت می‌کند.

به منظور حفاظت از سیستم‌های فتوولتائیک دو نوع سرج ارستر خورشیدی مورد استفاده قرار می‌گیرد:

سرج ارسترهای AC که در قسمت خروجی اینورتر نصب می‌شوند.
سرج ارسترهای DC که دربین ماژول های پنل و اینورتر قرار می‌گیرند.

سرج ارسترهای خورشیدی مطابق با استاندارد جهانی 61643 IEC و 61643 EN می‌باشند و قابلیت نصب بر روی تابلوی برق در ریل را دارا می‌باشند.

به سرج ارستر خورشیدی برقگیرهای خورشیدی یا برقگیر فوتوولتائیک نیز گفته می‌شود !!

پس اگر به دنبال خرید سرج ارستر خورشیدی متناسب با سیستم برقی خود هستید و یا می‌خواهید از قیمت انواع سرج ارسترهای فتوولتائیک مطلع شوید گروه صنعتی پرسیکا تنها نماینده رسمی شرکت OBO آلمان در ایران در کنار شماست

OBO

سرج ارستر فتوولتائیک DC، کلاس 2+1 یا ارستر فتوولتایک سری V50 سه پل برای سیستم PV و DC

600 ولت

OBO

سرج ارستر فتوولتائیک DC ،کلاس 2+1 یا ارستر فتوولتایک سری V50 سه پل برای سیستم PV، با ریموت کانتکت 600 ولت

OBO

سرج ارستر فتوولتائیک DC، کلاس 2 یا ارستر فتوولتایک سری V20 سه پل برای سیستم pv

600 ولت

OBO

سرج ارستر فتوولتائیک DC، کلاس 2+1 یا ارستر فتوولتایک سری V50 سه پل برای سیستم PV، با ریموت کانتکت 600 ولت

کد فنی: 5093623

کد فنی: 5093625

کد فنی: 5094605

کد فنی: 5094576

جعبه اتصال ژنراتور، نوع ۲، با کانکتور MC4 برای ۱ رشته ۱کد ۵۰۸۸۵۵۴

OBO

سرج ارستر فتوولتائیک DC با جعبه اتصال ژنراتور، نوع 1+2، با کانکتور MC4 برای رشته 1*1 – 900 ولت

سرج ارستر فتوولتائیک DC با جعبه تقسیم کد 5088566

OBO

سرج ارستر فتوولتائیک DC با جعبه تقسیم، یا ارستر فتوولتایک برای سیستم pv، کلاس 2+1 900 ولت

محفظه PV برای اینورتر با ۳ ردیاب MPP کد 5088629

OBO

سرج ارستر فتوولتائیک DC با محفظه PV برای اینورتر با 3 ردیاب MPP، نوع 1+2، 900 ولت DC

جعبه اتصال ژنراتور، نوع ۲، با کانکتور MC4 کد 5088556

OBO

سرج ارستر فتوولتائیک DC با جعبه اتصال ژنراتور، نوع ۲، با کانکتور MC4 برای رشته ۲ * ۱

کد فنی: 5088564

کد فنی: 5088566

کد فنی: 5088629

کد فنی: 5088556

محفظه PV برای اینورتر با ردیاب 1 MPP کد 5088692

OBO

سرج ارستر فتوولتائیک با محفظه PV برای اینورتر با ردیاب 1 MPP، نوع 1+2

جعبه اتصال ژنراتور، نوع ۲، با چهار فیوز کد 5088651

OBO

جعبه اتصال ژنراتور، نوع ۲، با چهار فیوز ۱۰ آمپر برای رشته ۴ * ۱

OBO

سرج ارستر فتوولتائیک DC با محفظه VG با MCD 50-B/3+1

راهکار سیستم فتوولتائیک، نوع ۲، برای اینورتر با ۳ ردیاب کد 5088585

OBO

سرج ارستر فتوولتائیک DC با راهکار سیستم فتوولتائیک، نوع ۲، برای اینورتر با ۳ ردیاب MPP، ۱۰۰۰ ولت DC

کد فنی: 5088692

کد فنی: 5088651

کد فنی: 5096875

کد فنی: 5088585

جهت مشاهده انواع سرج ارستر و ارتینگ اینجا کلیک کنید.

جهت مشاهده سایت دفتر مرکزی OBO در ایران اینجا کلیک کنید.

جهت مشاهده اطلاعات بیشتر از وبسایت شرکت OBO BETTERMANN بازدید نمایید.

سرج ارستر و ارتینگ

سرج ارستر کلاس D تایپ 3

Posted on ۱۳۹۹/۰۱/۲۷۱۳۹۹/۰۴/۰۵ by سیمین شاه‌محمدی

سرج ارسترهای کلاس D تایپ 3 برای حفاظت در برابر کوپلینگ القایی و سرج های سوییچینگ در مدار دستگاه هایی که در انتهای خط هستند مورد استفاده قرار می گیرد و به منظور حفاظت از مدار الکتریکی قطعه، در اخرین مرحله در سوکت ها قرار می گیرد. سرج ارستر های کلاس D یا ارسترهای تایپ 3 را نباید در معرض مستقیم رعد و برق قرار گیرد.

OBO

سرج ارستر کلاس D یا ارستر پریزی شوکو(schuko)، تایپ 3، جهت حذف کامل نویزهای داخل شبکه 230 ولت

OBO

سرج ارستر کلاس D یا ارستر پریزی شوکو(schuko) و سوکت حفاظت شده انتنTV، تایپ 3

230 ولت

OBO

سرج ارستر کلاس D یا ارستر پریزی شوکو(schuko) و سوکت حفاظت شده آنتن ماهواره (SAT) تایپ 3، 230 ولت

OBO

سرج ارستر کلاس D یا ارستر پریزی شوکو(schuko) و سوکت حفاظت شده تلفن دارای کانکشن TAE تایپ 3، 230 ولت

کد فنی: 5092800

کد فنی: 5092808

کد فنی: 5092816

کد فنی: 5092824

OBO

سرج ارستر کلاسD یا ارستر پریزی شوکو(schuko) و سوکت حفاظت شده برای ترمینال ها و تلفن های ISND/DSS 1 تایپ 3، 230 ولت

OBO

سرج ارستر کلاس D

یا ارستر سه راهی شوکو (schuko) سیم دار، همراه RJ11

تایپ 3، 230 ولت

OBO

سرج ارستر کلاس D

یا ارستر سه راهی

شوکو (schuko) سیم دار، دارای هشدار

دهنده صوتی، تایپ 3 230 ولت

OBO

سرج ارستر کلاس D

یا ارستر تایپ 3، جهت حفاظت نهایی تابلویی سری VF حفاظت فاز و نول، منبع تغذیه 24 ولت، AC و DC

کد فنی: 5092812

کد فنی: 5092828

کد فنی: 5092701

کد فنی: 5097650

OBO

سرج ارستر کلاس D یا ارستر تایپ 3، جهت حفاظت نهایی تابلویی سری VF با ریموت کانتکت، مناسب برای سیستم AC

230 ولت

OBO

سرج ارستر کلاس D یا ارستر تایپ 3، جهت حفاظت نهایی تابلویی سری VF همراه با ریموت کانتکت نشت جریان، مناسب برای سیستم AC , DC

230 ولت

OBO

سرج ارستر کلاس D

یا سرج ارستر تایپ 3

جهت حفاظت نهایی داکت و کف خواب

سایز 45، 230 ولت

OBO

سرج ارستر کلاس D

یا ارستر تایپ 3، جهت حفاظت نهایی داکت و کف خواب سایز 45

230 ولت

کد فنی: 5097858

کد فنی: 5097939

کد فنی: 6117473

کد فنی: 6117465

OBO

سرج ارستر کلاس D

یا سرج ارستر تایپ 3 جهت حفاظت نهایی

230 ولت

OBO

سرج ارستر کلاس D

یا سرج ارستر تایپ 3

جهت حفاظت نهایی

230 ولت

OBO

سرج ارستر کلاس D

یا ارستر تایپ 3، جهت حفاظت نهایی همراه با سوکت محافظ اتصال 230 ولت

OBO

سرج ارستر کلاس D یا ارستر تایپ 3، جهت حفاظت نهایی، همراه با نگهدارنده جعبه نصب GB2 و GB3

230 ولت

کد فنی: 5092451

کد فنی: 5092460

کد فنی: 5092441

کد فنی: 5092472

جهت مشاهده انواع سرج ارستر و ارتینگ اینجا کلیک کنید.

جهت مشاهده سایت دفتر مرکزی OBO در ایران اینجا کلیک کنید.

جهت مشاهده اطلاعات بیشتر از وبسایت شرکت OBO BETTERMANN بازدید نمایید.

سرج ارستر و ارتینگ

سرج ارستر کلاس C تایپ 2

Posted on ۱۳۹۹/۰۱/۲۶۱۳۹۹/۰۴/۰۵ by سیمین شاه‌محمدی

سرج ارستر کلاس c تایپ 2 نوعی از سرج ارستر می باشد که بعد از سرج ارسترهای کلاس B یا سرج ارستر B+C که بیانگر تایپ 1 یا تایپ 2+1 هستند نصب می شوند. هدف از نصب سرج ارستر کلاس C تایپ 2 سیستم های فشار ضعیف جهت محافظت از تجهیزات الکتریکی و الکترونیکی در مقابل سوئیچینگ و اضافه ولتاژهایی است که از ارسترهای کلاس بالاتر عبور کرده اند و دامنه کوچکتری دارند. به این ارسترها، سرج ارسترهای کلاس C تایپ 2 گفته می شود.

در ساختمان هایی که صاعقه گیر ندارند و در معرض مستقیم صاعقه نیستند، می توان از سرج ارستر کلاس C تایپ 2 بدون نیاز به استفاده از ارسترهای کلاس B در تابلوهای فرعی طبقات استفاده کرد ولی در ساختمان هایی که صاعقه گیر دارند یا امکان ورود صاعقه از طریق کابل زمینی به تابلو برق می باشد، بعد از ارسترهای کلاس B و یا سرج ارستر کلاس B+C از سرج ارستر کلاس C استفاده می شود. این تایپ از سرج ارسترها به صورت موازی در تابلو برق اصلی قرار می گیرد و در صورتی که فاصله تابلو اصلی از تابلو فرعی زیاد باشد ( بیشتر از 10 متر )، سرج ارستر کلاس C متناسب با سرج ارستر قبلی قرار می گیرد.

این مدل از سرج ارستر به صورت ریلی در تابلو برق نصب می شود و از ویژگی های برجسته سرج ارستر کلاس C تایپ 2 می توان طول عمر بالا، ماژولار بودن، درجه حفاظتی IP20، ظرفیت بالای تخلیه جریان سرج و … را نام برد.

OBO

سرج ارستر V20

کلاس C تک پل، 280 ولت

OBO

سرج ارستر V20

کلاس C دو پل، 280 ولت

OBO

سرج ارستر V20

کلاس C سه پل، 280 ولت

OBO

سرج ارستر V20

کلاس C چهار پل، 280 ولت

کد فنی: 5095161

کد فنی: 5095162

کد فنی: 5095163

کد فنی: 5095164

OBO

سرج ارستر V20

کلاس C با ریموت کانتکت، تک پل 280 ولت

OBO

سرج ارستر V20

کلاس C با ریموت کانتکت، دو پل 280 ولت

OBO

سرج ارستر V20

کلاس C با ریموت کانتکت، سه پل 280 ولت

OBO

سرج ارستر V20

کلاس C با ریموت کانتکت، چهارپل 280 ولت

کد فنی: 5095281

کد فنی: 5095282

کد فنی: 5095283

کد فنی: 5095284

OBO

سرج ارستر V20

کلاس C تک پل+NPE

280 ولت

OBO

سرج ارستر V20

کلاس C دو پل+NPE

280 ولت

OBO

سرج ارستر V20

کلاس C سه پل+NPE

280 ولت

خشاب سرج ارستر کلاس C تایپ 2 کد فنی 5095364

OBO

خشاب سرج ارستر V20 کلاس C یا خشاب ارستر 280 ولت IP20

کد فنی: 5095251

کد فنی: 5095252

کد فنی: 5095253

کد فنی: 5095364

OBO

سرج ارستر V20

کلاس C با ریموت کانتکت، تک پل+NPE

280 ولت

OBO

سرج ارستر V20

کلاس C با ریموت کانتکت، دو پل+NPE

280 ولت

OBO

سرج ارستر V20

کلاس C با ریموت کانتکت، سه پل+NPE

280 ولت

خشاب سرج ارستر کلاس C تایپ 2 کد فنی 5095600

OBO

خشاب سرج ارستر C20

کلاس C یا خشاب ارستر IP20

255 ولت

کد فنی: 5095331

کد فنی: 5095332

کد فنی: 5095333

کد فنی: 5095600

OBO

سرج ارستر V20

کلاس C در تابلوی آماده

تک پل+NPE

OBO

سرج ارستر V20

کلاس C در تابلوی آماده

سه پل+NPE

کد فنی: 5095381

کد فنی: 5095383

جهت مشاهده انواع سرج ارستر و ارتینگ اینجا کلیک کنید.

جهت مشاهده سایت دفتر مرکزی OBO در ایران اینجا کلیک کنید.

جهت مشاهده اطلاعات بیشتر از وبسایت شرکت OBO BETTERMANN بازدید نمایید.

سرج ارستر و ارتینگ

سرج ارستر کلاس B+C

Posted on ۱۳۹۹/۰۱/۱۶۱۴۰۳/۰۵/۲۷ by سیمین شاه‌محمدی

سرج ارستر کلاس B+C یا ارستر تایپ 2+1 به دسته ای از سرج ارسترهایی گفته می شود که هم توانایی جذب انرژی صاعقه در کلاس یک را داشته و هم توانایی تخلیه ولتاژهای گذرای سوییچینگ و برای حفاظت از تجهیزات و وسایل الکتریکی حساس استفاده می شود. این سرج ارستر ها کلاس ترکیبی هستند به این معنی که هم در تایپ 1 و هم در تایپ 2 کارآیی دارند.

از سرج ارسترهای کلاس B+C یا ارستر تایپ 2+1 بیشتر در ساختمان هایی که سیستم حفاظت در مقابل صاعقه را دارا نمی باشند و فاصله کابل کشی بین تابلوها کمتر از 10 متر می باشد، مورد استفاده قرار می گیرد چون در حقیقت هم نقش ارسترهای کلاس B را ایفا می کند و هم جهت دفع ولتاژهای گذرای با دامنه کوچک مثل سویچینگ دقت کافی را دارند.

سرج ارستر B+C همچنین در ساختمان هایی که سیستم صاعقه گیر دارند یا کابل ورودی برق هوایی دارند نیز بعد از ارستر تایپ 1 در تابلوهای توزیع قرار می گیرند تا در دفع سرج های ناشی از صاعقه و سویچینگ بتوانند موثرتر عمل کنند.

OBO

سرج ارستر تایپ 2+1 یا ارستر ترکیبی V50

تک پل 280 ولت

OBO

سرج ارستر تایپ 2+1 یا ارستر ترکیبی V50

سه پل 280 ولت

OBO

سرج ارستر تایپ 2+1

یا ارستر ترکیبی V50

چهار پل 280 ولت

OBO

سرج ارسترتایپ 2+1

یا ارستر ترکیبی V50 ریموت کانتکت آلارم تک پل 280 ولت

کد فنی: 5093500

کد فنی: 5093511

کد فنی: 5093513

کد فنی: 5093502

OBO

سرج ارستر تایپ 2+1 یا ارستر ترکیبی V50

با ریموت کانتکت آلارم سه پل 280 ولت

OBO

سرج ارسترتایپ 2+1 یا ارستر ترکیبی V50

با ریموت کانتکت آلارم چهار پل 280 ولت

OBO

سرج ارستر تایپ 2+1

ست حفاظتی سری MCD، سه پل

255 ولت

OBO

سرج ارستر تایپ 2+1

ست حفاظتی سری MCD، جریان نشتی سه پل 255 ولت

کد فنی: 5093516

کد فنی: 5093518

کد فنی: 5089754

کد فنی: 5089768

OBO

سرج ارستر تایپ 2+1

ست حفاظتی سری MCD، با ریموت کانتکت آلارم، سه پل 255 ولت

OBO

سرج ارستر تایپ 2+1

ست حفاظتی سری MCD جریان نشتی، با

ریموت کانتکت آلارم سه پل 255 ولت

OBO

سرج ارستر تایپ 2+1

یا ارستر ترکیبی V50

تک پل+NPE

280 ولت

OBO

سرج ارستر تایپ 2+1

یا ارستر ترکیبیV50

دو پل+NPE

280 ولت

کد فنی: 5089756

کد فنی: 5089775

کد فنی: 5093522

کد فنی: 5093524

OBO

سرج ارستر تایپ 2+1

یا ارستر ترکیبی V50

سه پل+NPE

280 ولت

OBO

سرج ارستر تایپ 2+1

یا ارستر ترکیبی V50

داخل جعبه

تک پل+NPE

280 ولت

OBO

سرج ارستر تایپ 2+1 یا ارستر ترکیبی V50 با ریموت کانتکت آلارم

تک پل+NPE

280 ولت

OBO

سرج ارستر تایپ 2+1 یا ارستر ترکیبی V50 با ریموت کانتکت آلارم

سه پل+NPE

280 ولت

کدفنی: 5093526

کد فنی: 5093594

کد فنی: 5093531

کد فنی: 5093533

OBO

خشاب سرج ارستر ترکیبی تایپ 2+1 فاز

یا ارستر ترکیبی V50

280 ولت، IP 20

OBO

خشاب سرج ارستر ترکیبی تایپ 2+1 نول

یا ارستر ترکیبی V50

255 ولت، IP20

OBO

سرج ارستر تایپ 2+1

ست حفاظتی سری MCD

تک پل+NPE

255 ولت

OBO

سرج ارستر تایپ 2+1 ست حفاظتی سری MCD

سه پل+NPE

255 ولت

کد فنی: 5093508

کد فنی: 5095609

کد فنی: 5089748

کدفنی: 5089761

OBO

سرج ارسترتایپ 2+1

ست حفاظتی سری MCD

جریان نشتی

سه پل+NPE

255 ولت

OBO

سرج ارستر ترکیبی کلاس B+C یا ارستر ترکیبی MCD با ریموت کانتکت آلارم

سه پل+NPE

255 ولت

OBO

سرج ارستر تایپ 2+1 ست حفاظتی با ریموت کانتکت آلارم

جریان نشتی

سه پل+NPE

255 ولت

کد فنی: 5089770

کد فنی: 5089763

کد فنی: 5089777

جهت مشاهده انواع سرج ارستر و ارتینگ اینجا کلیک کنید.

جهت مشاهده سایت دفتر مرکزی OBO در ایران اینجا کلیک کنید.

جهت مشاهده اطلاعات بیشتر از وبسایت شرکت OBO BETTERMANN بازدید نمایید.

سرج ارستر و ارتینگ

سرج ارستر کلاس B تایپ 1

Posted on ۱۳۹۸/۱۱/۳۰۱۴۰۴/۰۸/۰۴ by سیمین شاه‌محمدی

در دنیای امروز، حفاظت از تجهیزات الکتریکی در برابر خطرات ناشی از صاعقه و اضافه ولتاژ اهمیت ویژه‌ای دارد. سرج ارستر کلاس B تایپ 1 یکی از مؤثرترین ابزارها برای این منظور است. در این مقاله، به بررسی ویژگی‌ها، کاربردها، مزایا و نکات کلیدی در انتخاب و نصب این نوع سرج ارستر می‌پردازیم.سرج ارستر کلاس B تایپ 1، که به آن سرج ارستر جریان صاعقه نیز گفته می‌شود، دستگاهی است که برای حفاظت از تجهیزات الکتریکی در برابر اضافه ولتاژهای ناشی از صاعقه طراحی شده است. این ارسترها قادر به تخلیه جریان‌های بسیار بالا هستند و معمولاً در ورودی ساختمان‌ها، تابلوهای برق اصلی و تأسیسات صنعتی نصب می‌شوند. اگر به دنبال خرید سرج ارستر تایپ B یا سرج ارستر نوع یک هستید جایی درست قدم گذاشته اید، شرکت امید بنیان عمران تنها نماینده رسمی شرکت OBO آلمن در ایران می باشد.

از سرج ارستر کلاس B در ساختمان های بلند، بناهایی که از صاعقه گیر استفاده می کنند، مراکز مخابراتی و رادیویی، ساختمان هایی که دارای آنتن یونیزه صاعقه گیرهستند و … استفاده می کنند.

سرج ارستر تایپ 1 دقیقا در تابلو های ورودی ساختمان یا تابلوهای اصلی استفاده می شوند. بعد از این ارسترها انواع دیگر ارسترهای تایپ 2+1 یا تایپ 2 نصب می گردد.
